Crankcase, Engine Covers, Lubrication System
Triumph Rocket 3 · 48 diagrams
48 exploded diagrams for the crankcase, engine covers, lubrication system of the Triumph Rocket 3, covering the Rocket 3 Storm GT, Rocket 3 Storm R, Rocket 3 GT, Rocket 3 R. Every part number is Triumph’s own, with SCM’s price and what is on the shelf in Brea.

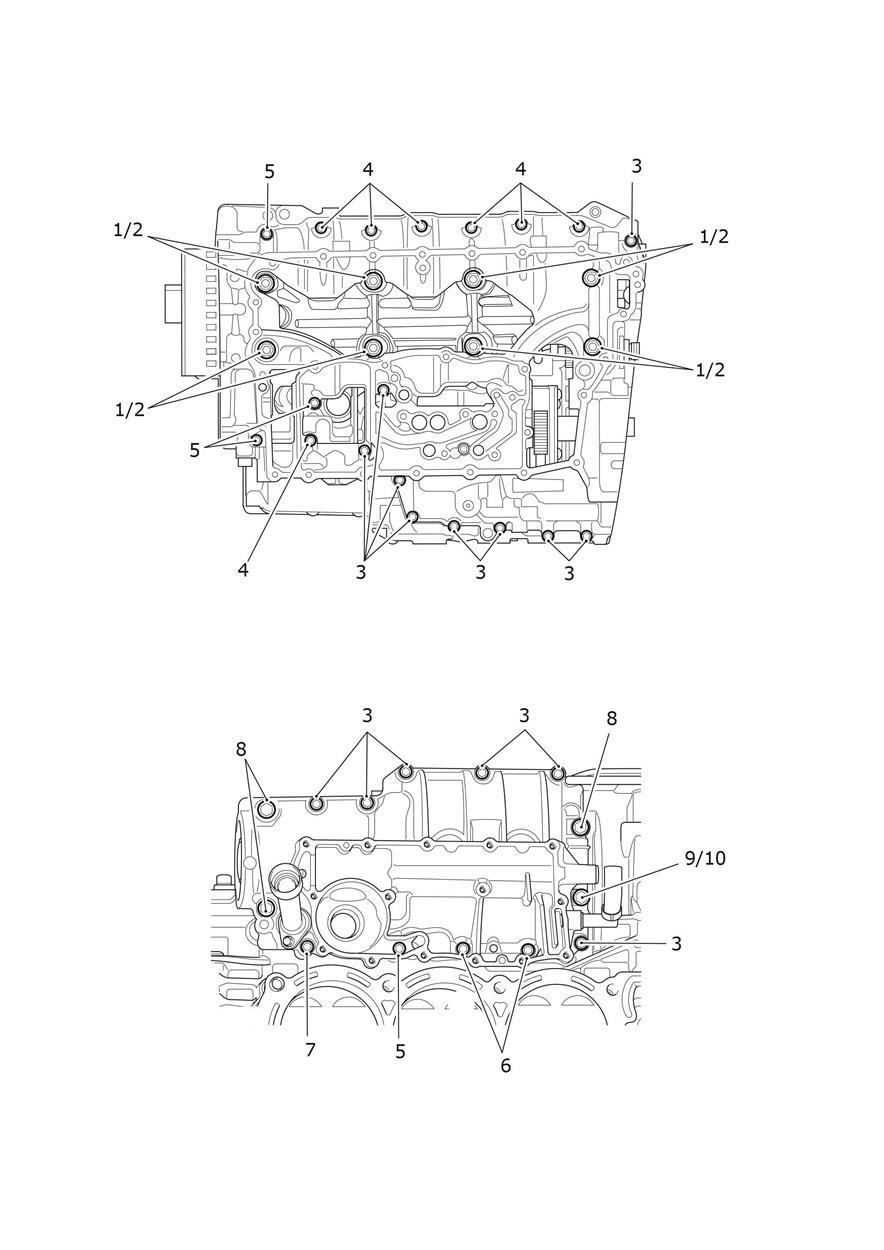

Crankcase Bolts
12 parts

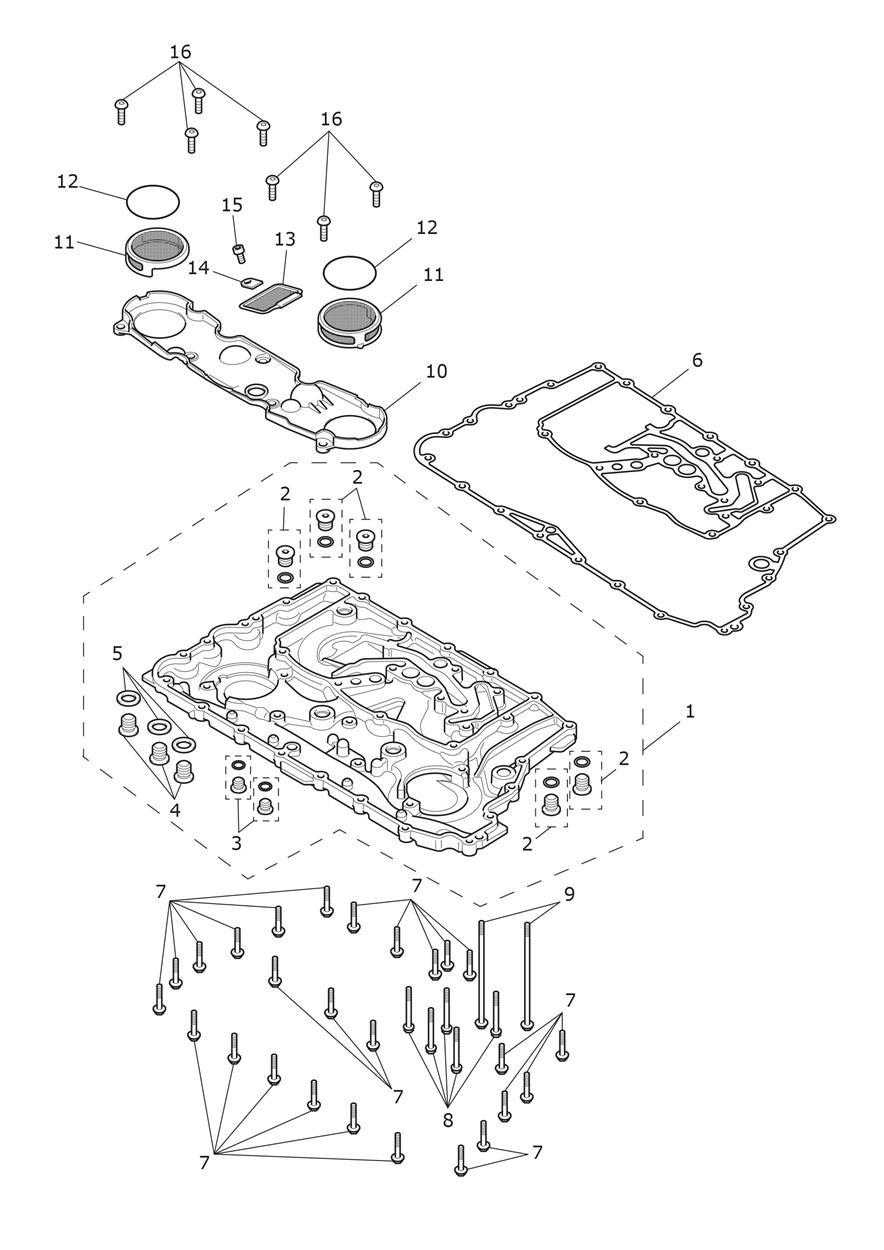

Sump
16 parts

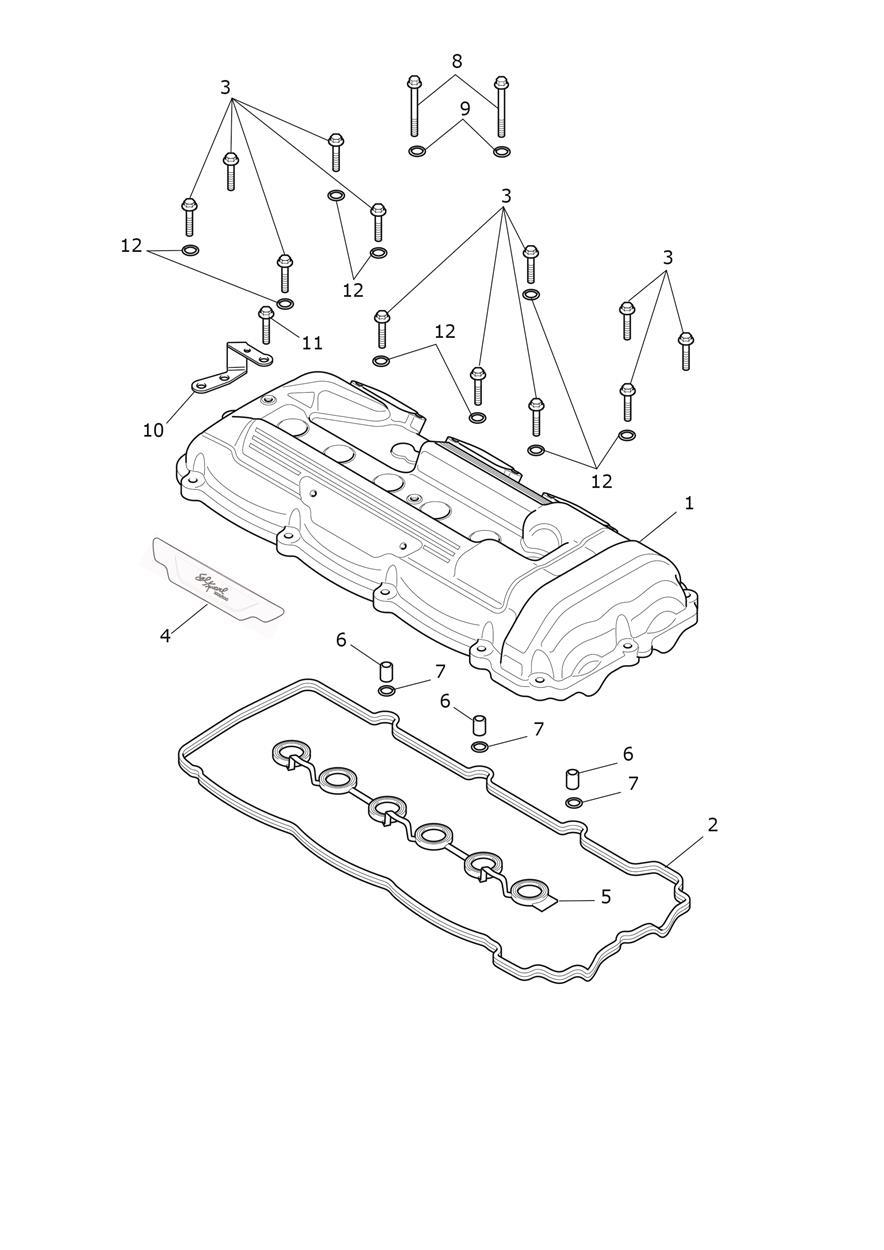

Cam Cover
12 parts

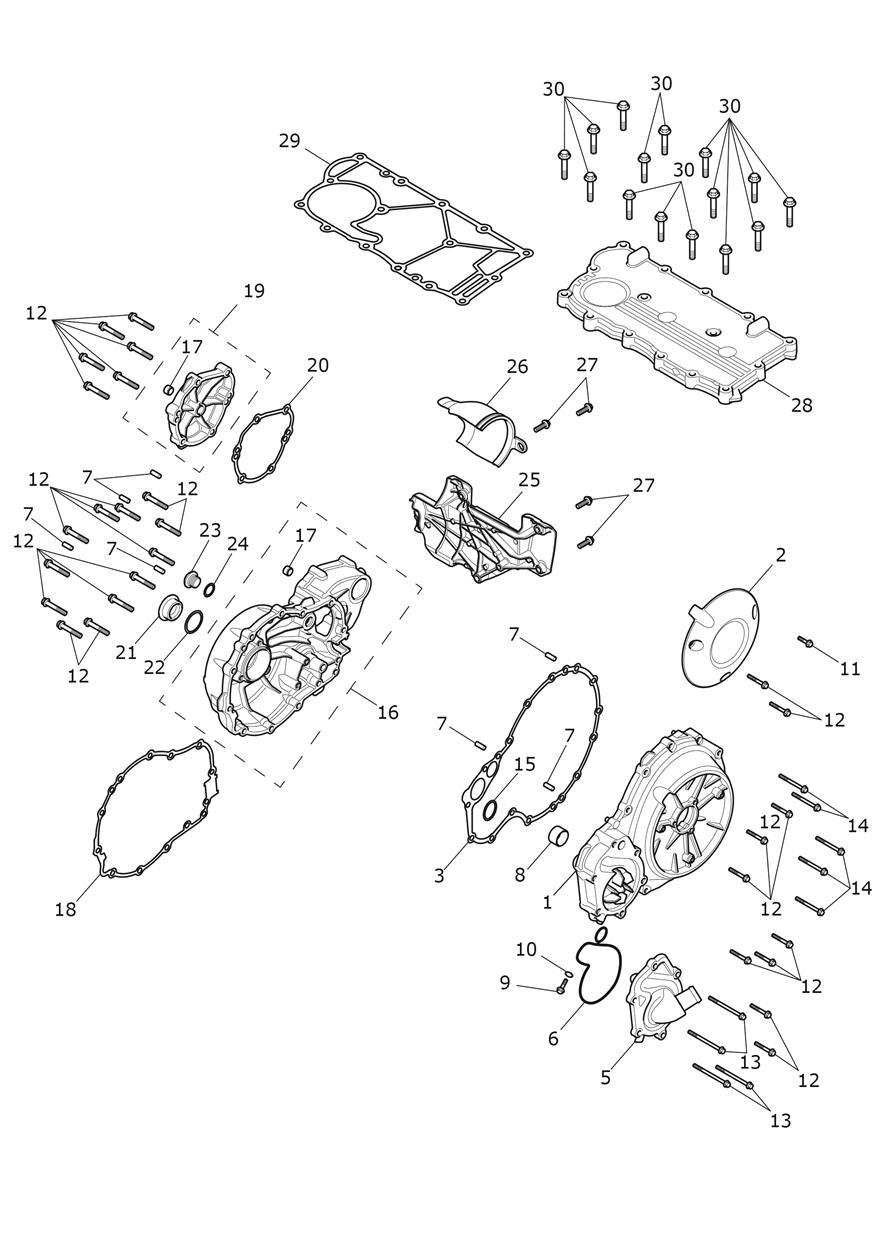

Engine Covers
29 parts
Crankcase Bolts
12 parts

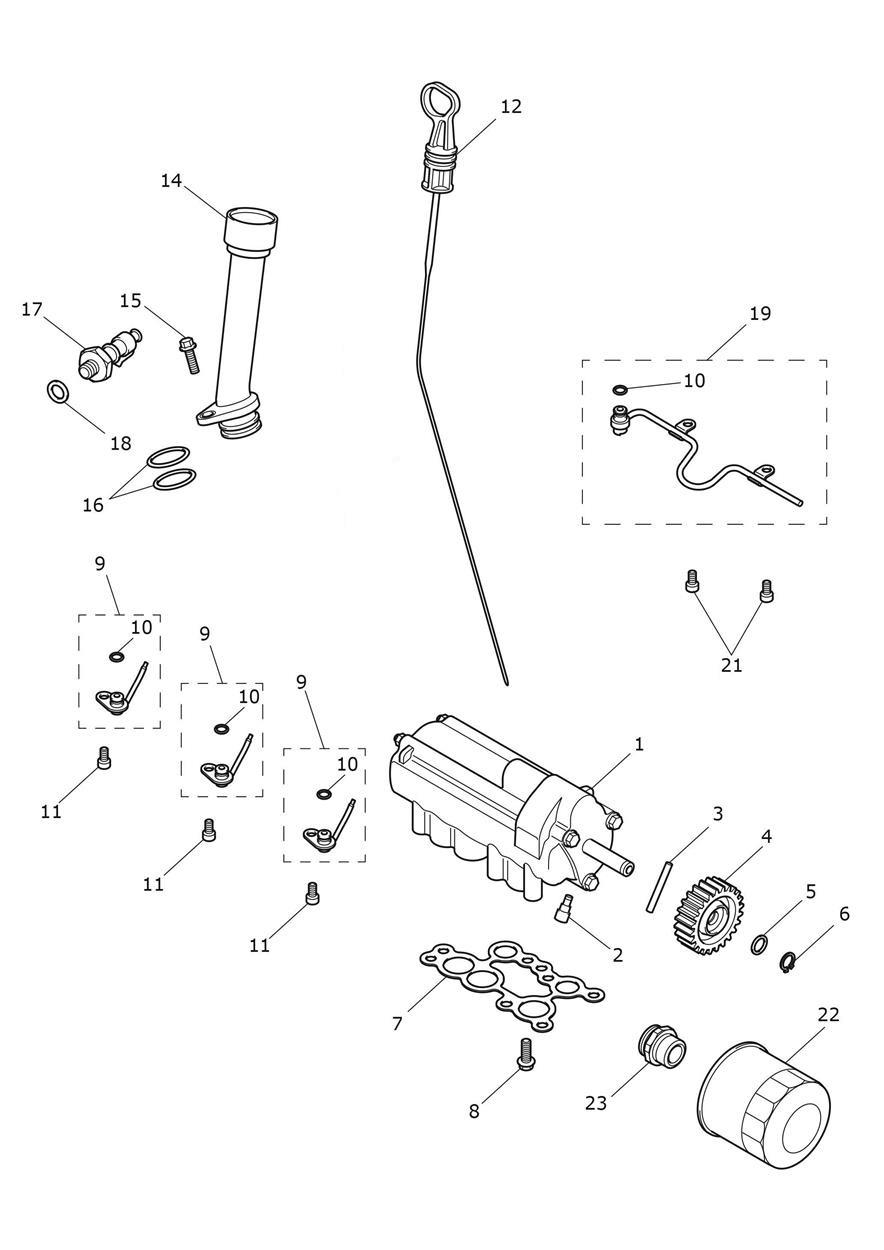

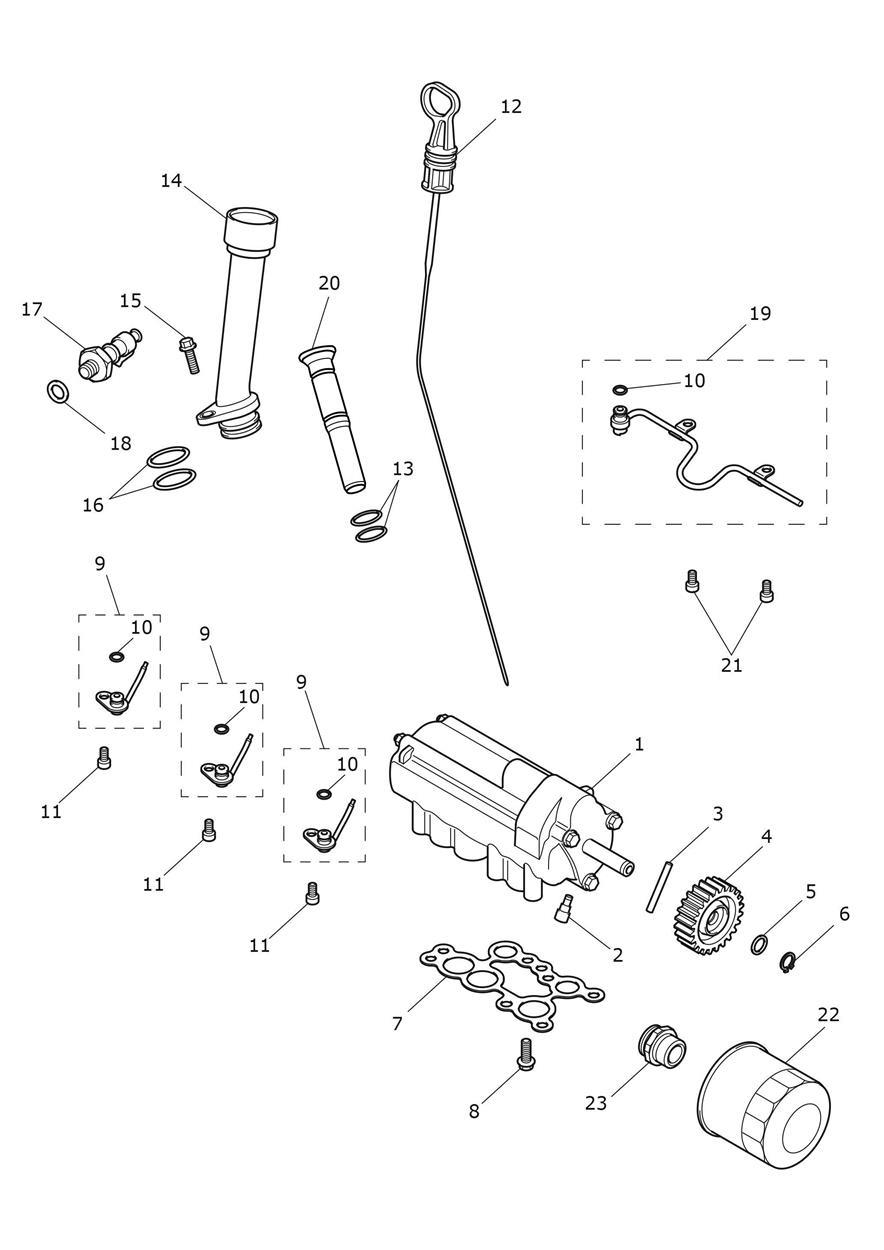

Lubrication System
22 parts

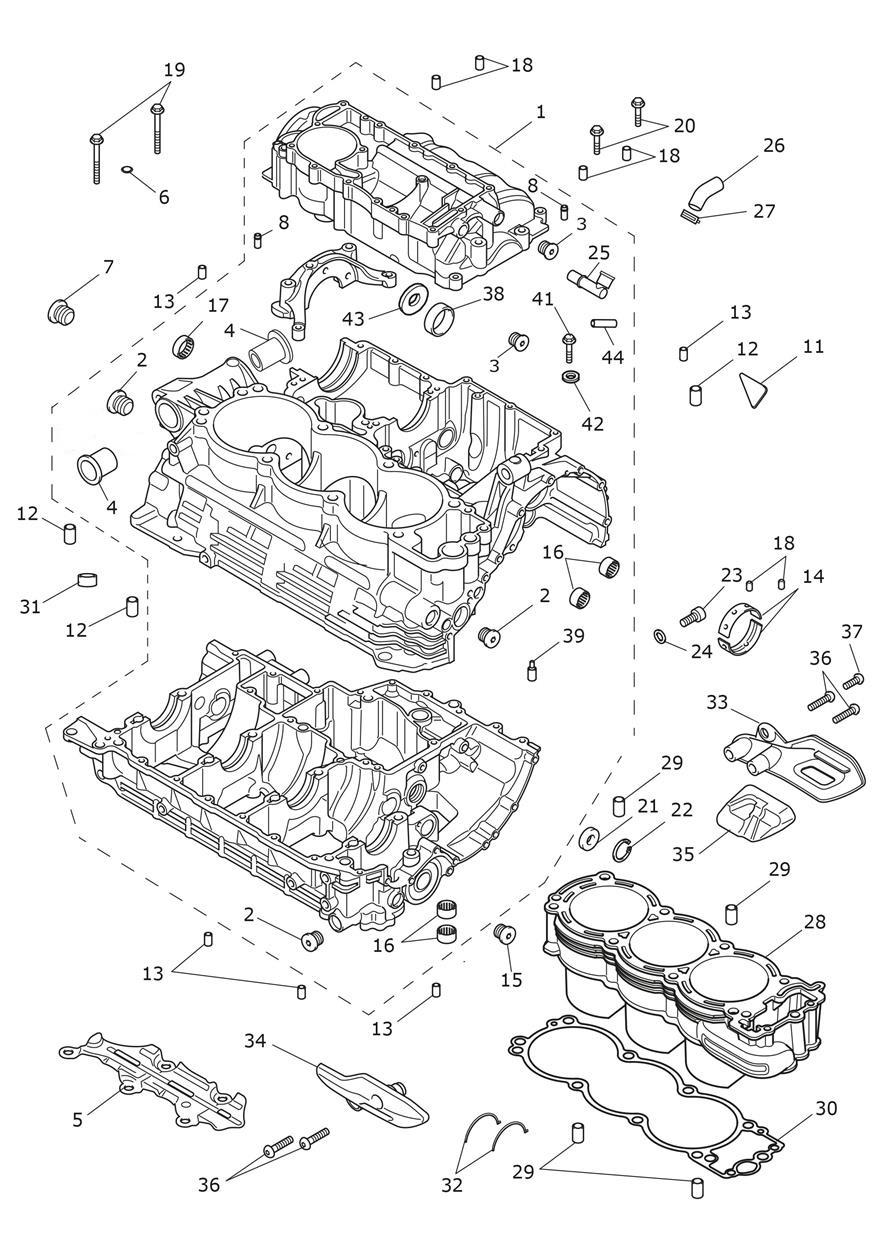

Crankcase & Fittings
40 parts
Sump
16 parts
Cam Cover
12 parts
Engine Covers
29 parts

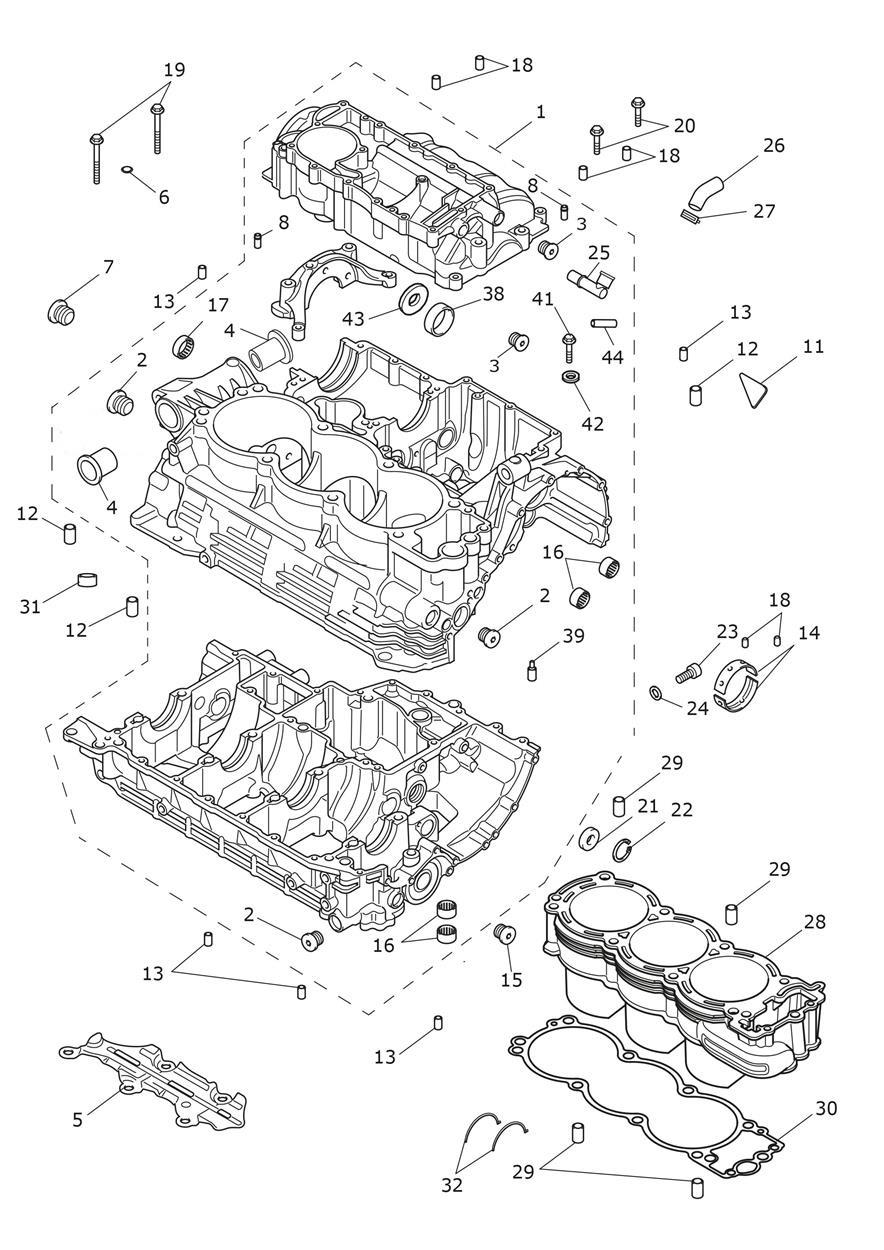

Crankcase & Fittings
45 parts
Lubrication System
22 parts

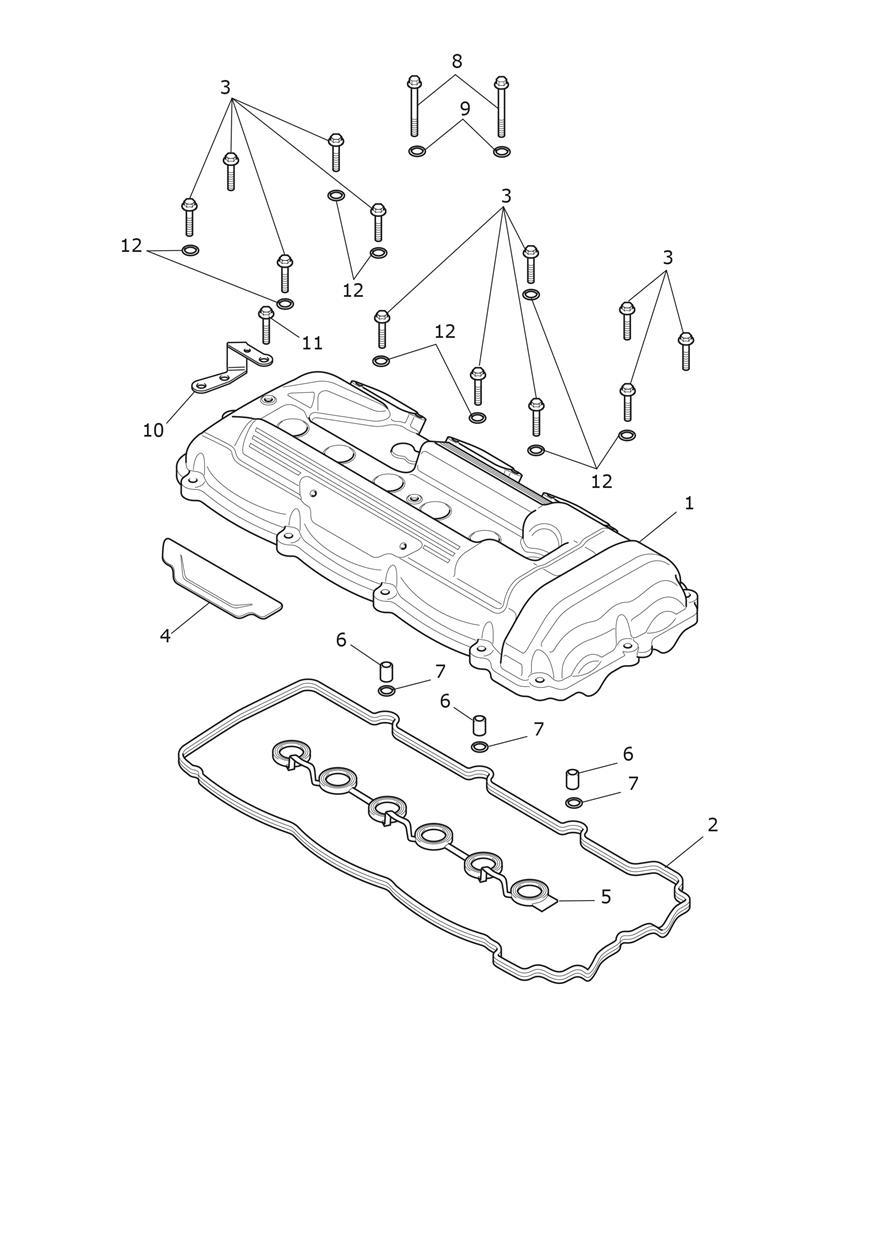

Cam Cover
12 parts
Cam Cover
12 parts
Crankcase Bolts
10 parts
Engine Covers
29 parts
Lubrication System
22 parts
Sump
16 parts
Cam Cover
12 parts
Crankcase & Fittings
45 parts
Crankcase Bolts
12 parts
Sump
16 parts
Sump
16 parts
Sump
16 parts
Crankcase & Fittings
42 parts
Crankcase & Fittings
40 parts
Engine Covers
29 parts
Lubrication System
22 parts
Lubrication System
20 parts
Sump
16 parts
Cam Cover
12 parts
Crankcase & Fittings
38 parts
Crankcase Bolts
12 parts
Crankcase Bolts
12 parts
Engine Covers
29 parts
Lubrication System
22 parts
Crankcase & Fittings
43 parts
Crankcase Bolts
12 parts
Engine Covers
29 parts
Engine Covers
29 parts
Lubrication System
22 parts
Sump
16 parts
Cam Cover
12 parts
Cam Cover
12 parts
Crankcase & Fittings
47 parts
Crankcase Bolts
10 parts
Engine Covers
29 parts
Lubrication System
20 parts
