Fuel & Exhaust Systems
Triumph Rocket 3 · 64 diagrams
64 exploded diagrams for the fuel & exhaust systems of the Triumph Rocket 3, covering the Rocket 3 Storm GT, Rocket 3 Storm R, Rocket 3 GT, Rocket 3 R. Every part number is Triumph’s own, with SCM’s price and what is on the shelf in Brea.

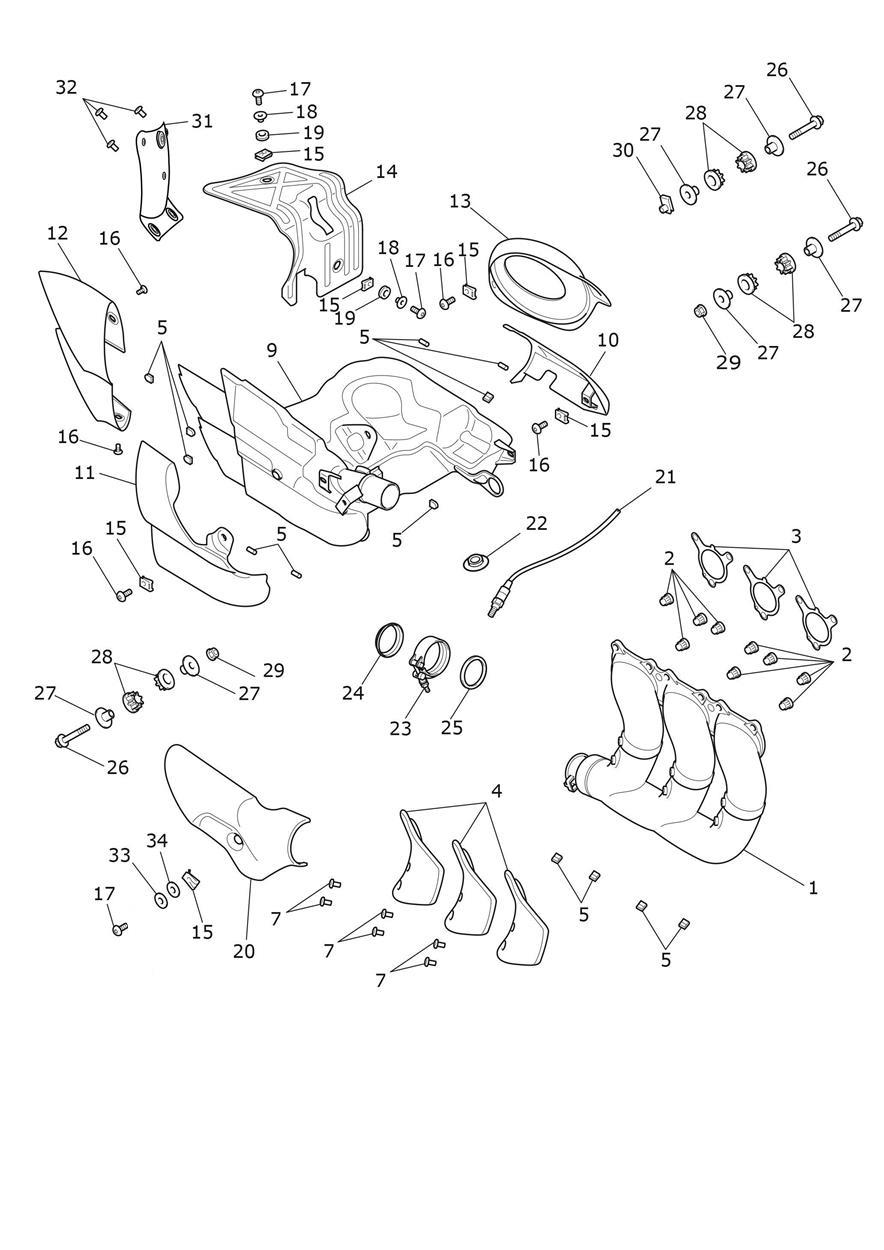

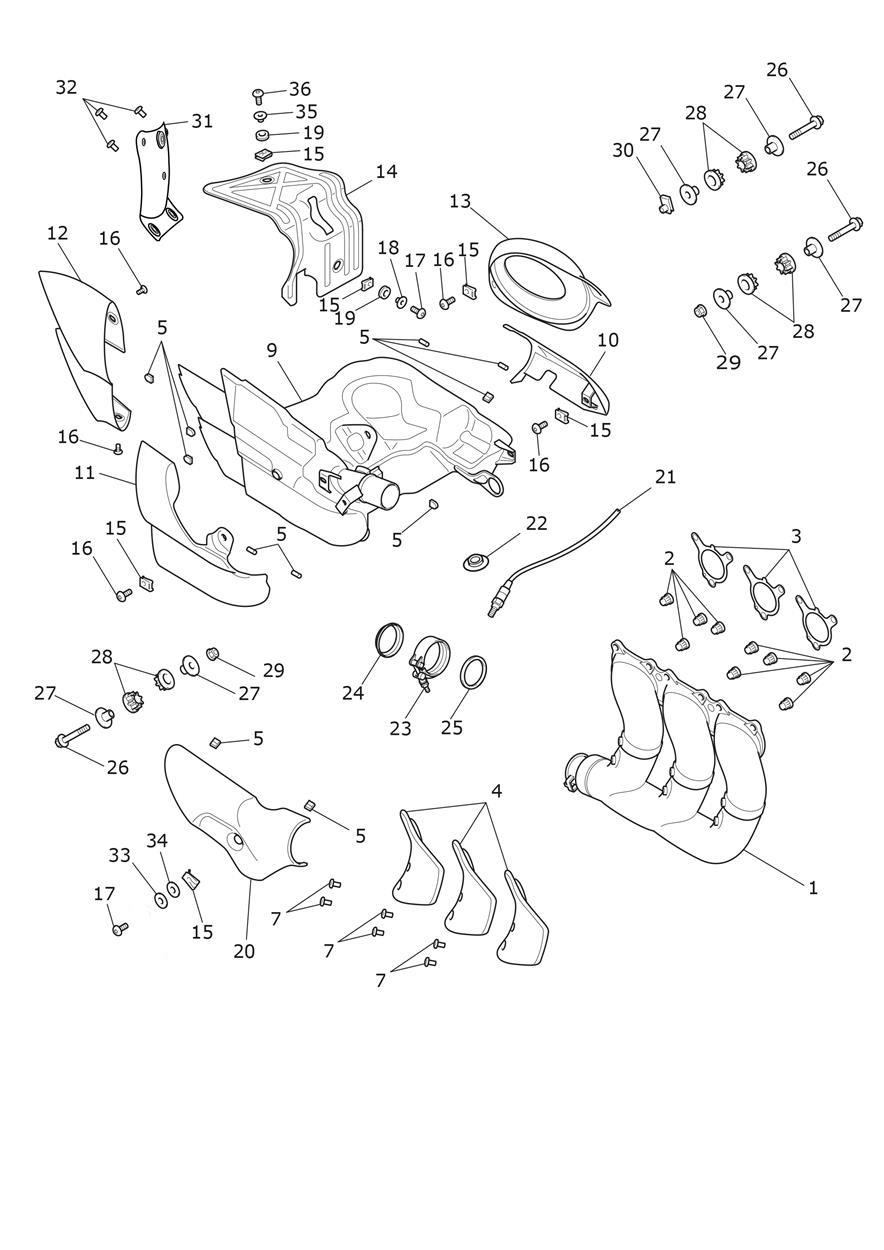

Exhaust System
38 parts

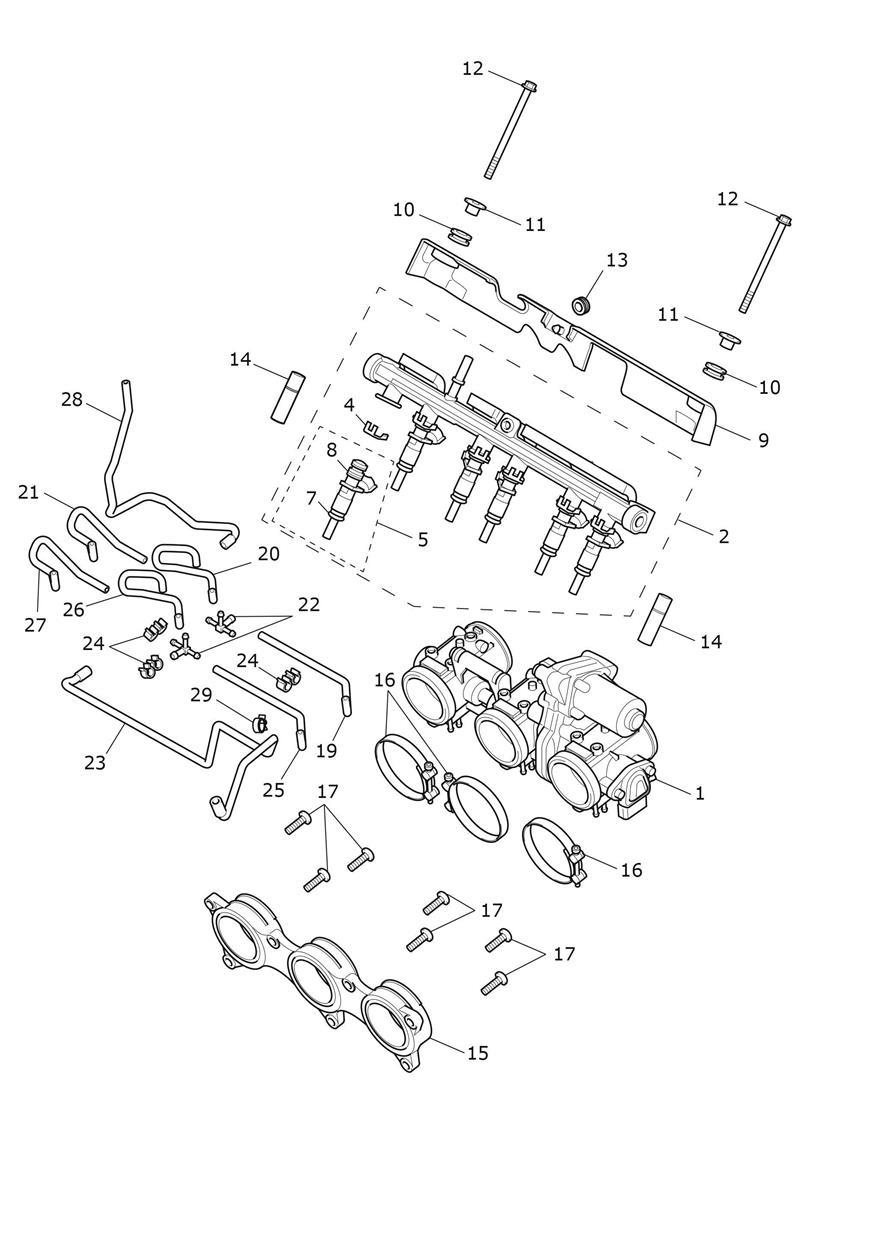

Throttles, Injectors & Fuel Rail
26 parts
Exhaust System
38 parts
Throttles, Injectors & Fuel Rail
26 parts

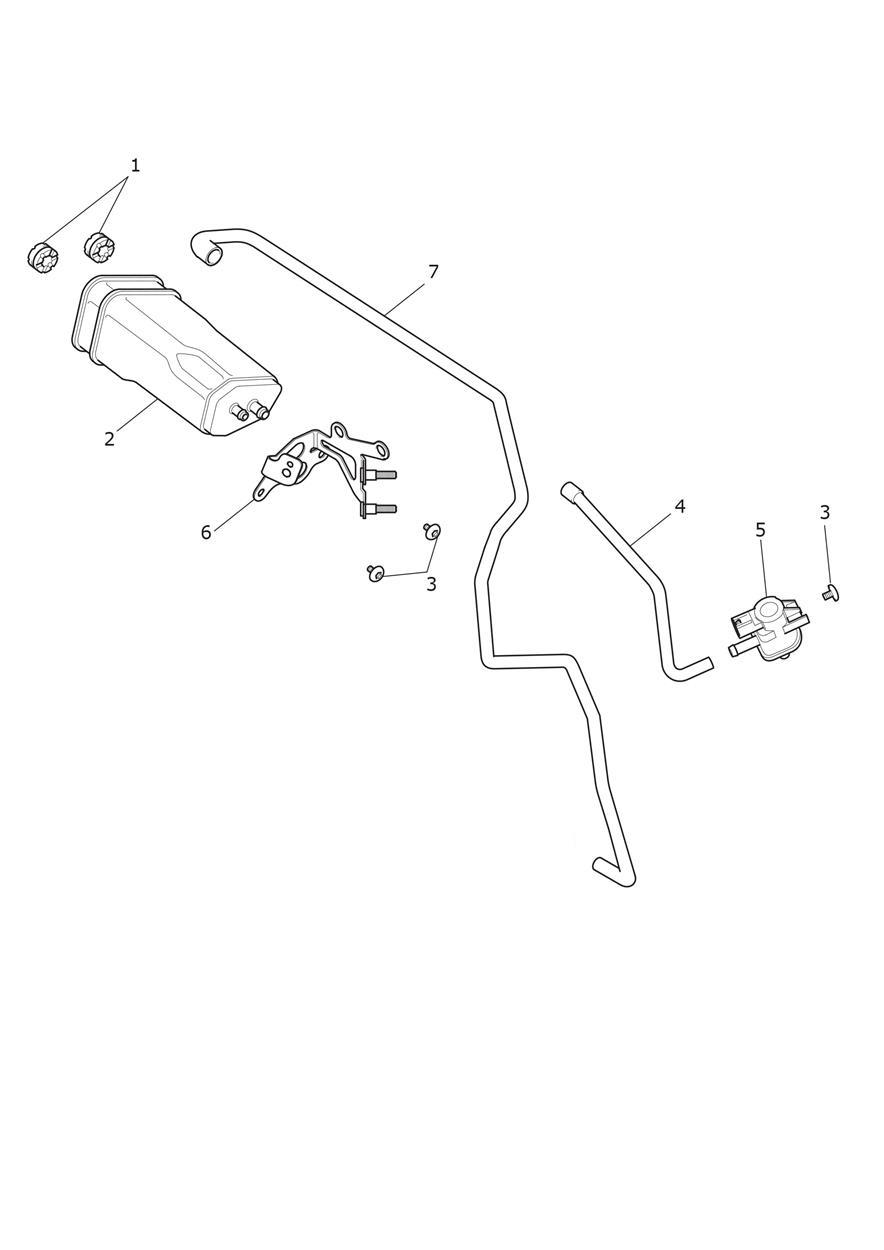

Evaporative System
7 parts

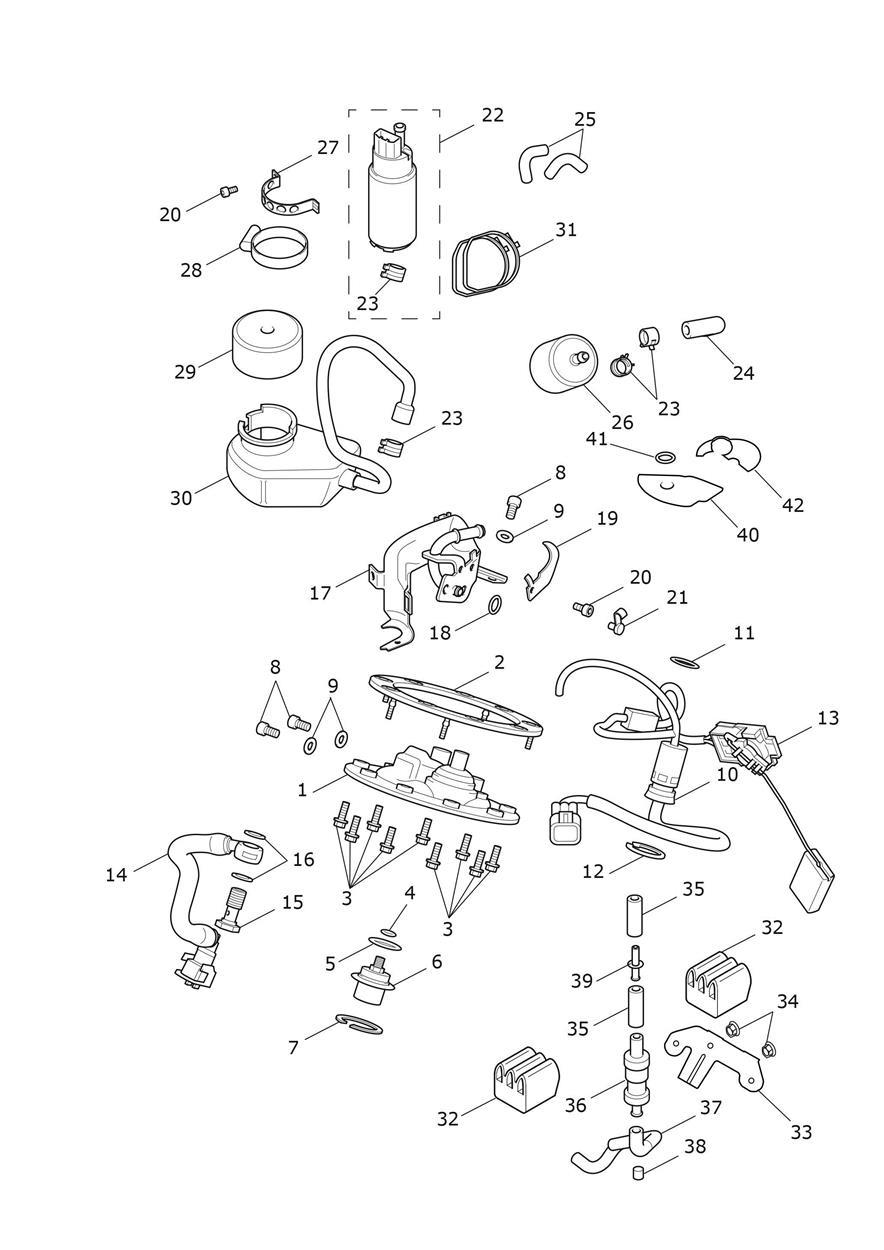

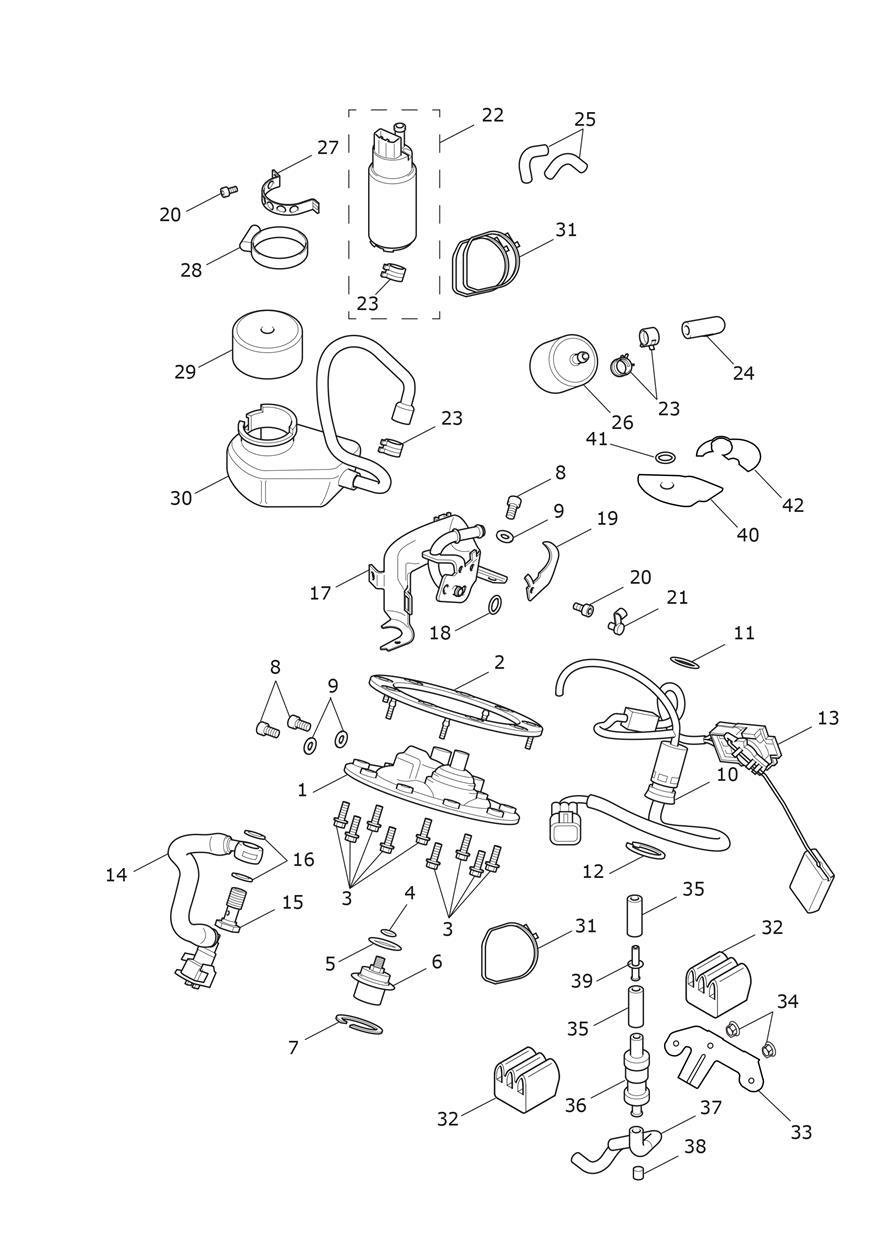

Fuel Pump
42 parts
Fuel Pump
42 parts

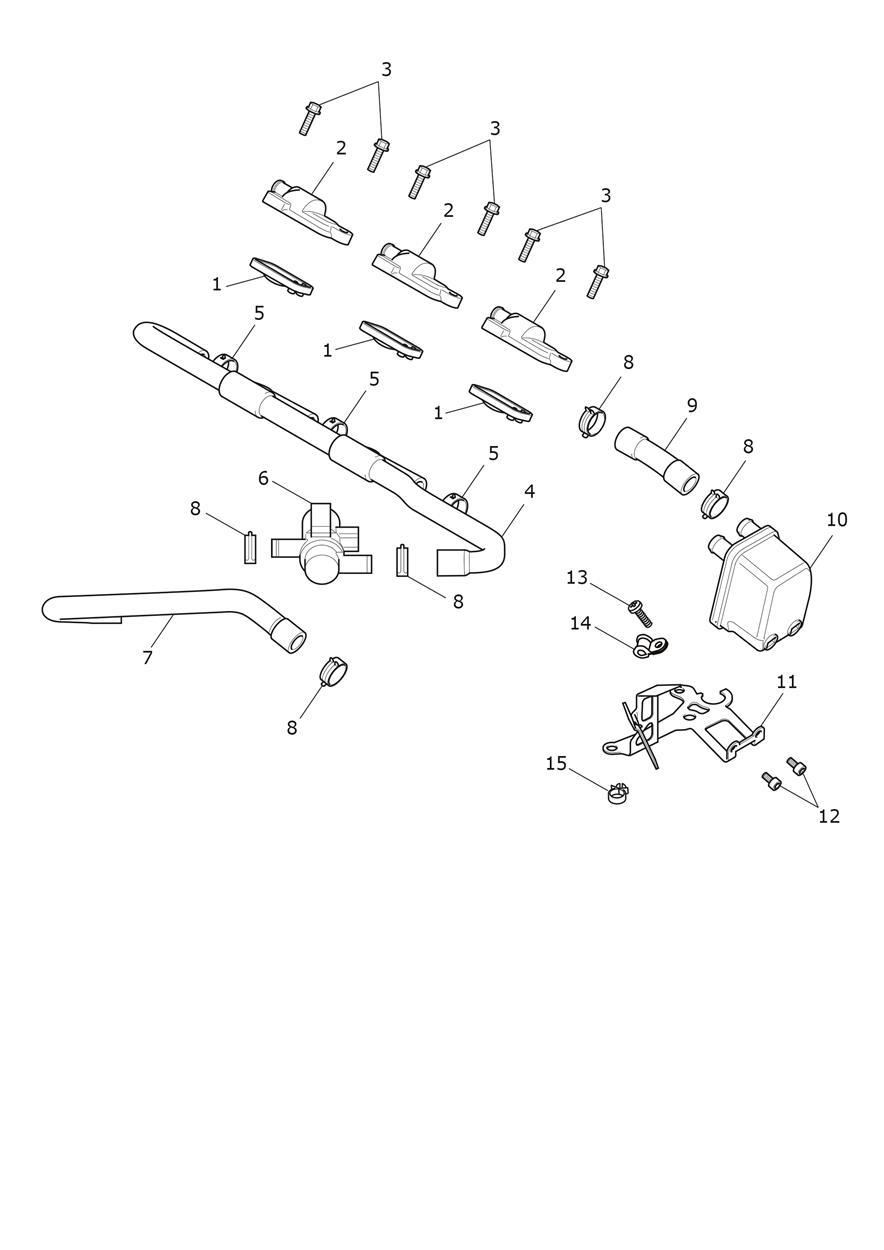

Secondary Air Injection
15 parts

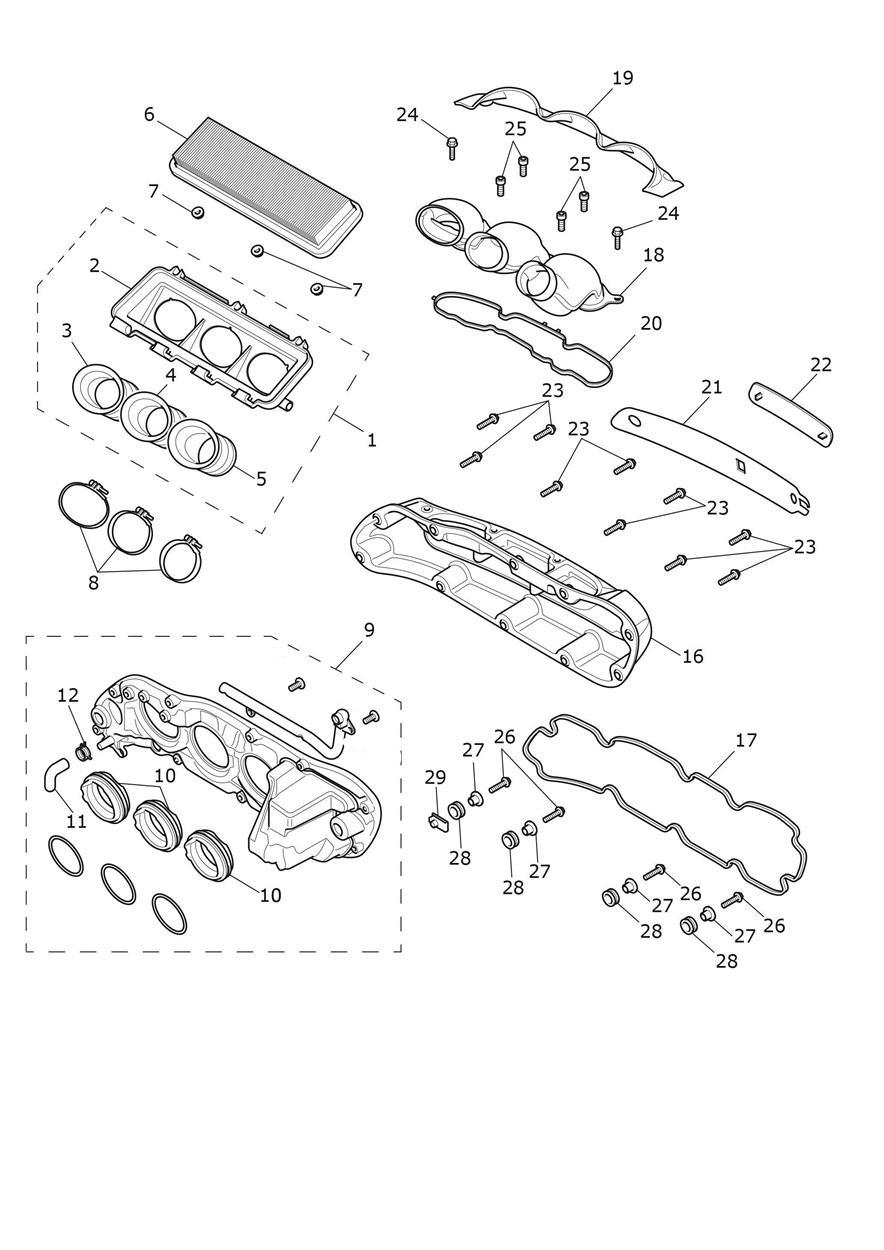

Airbox
26 parts

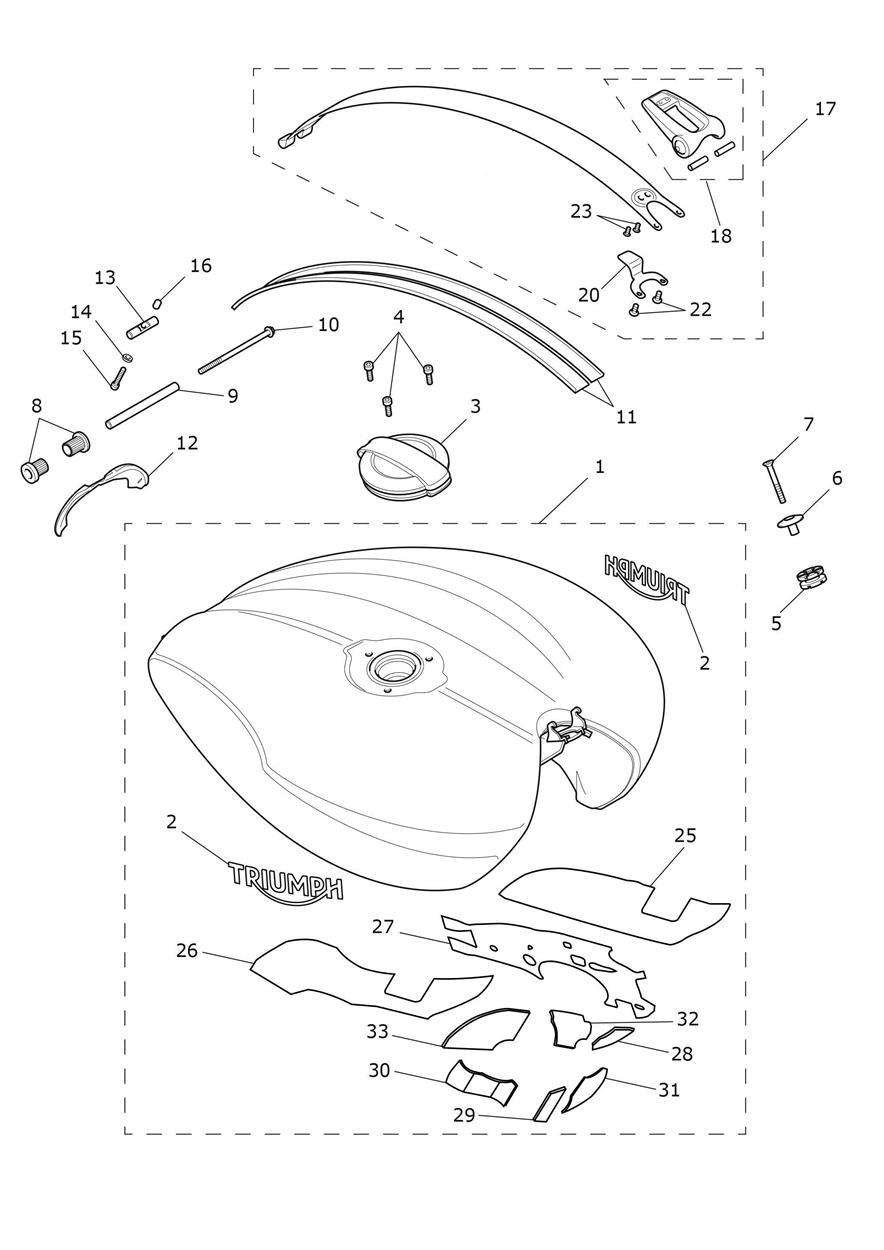

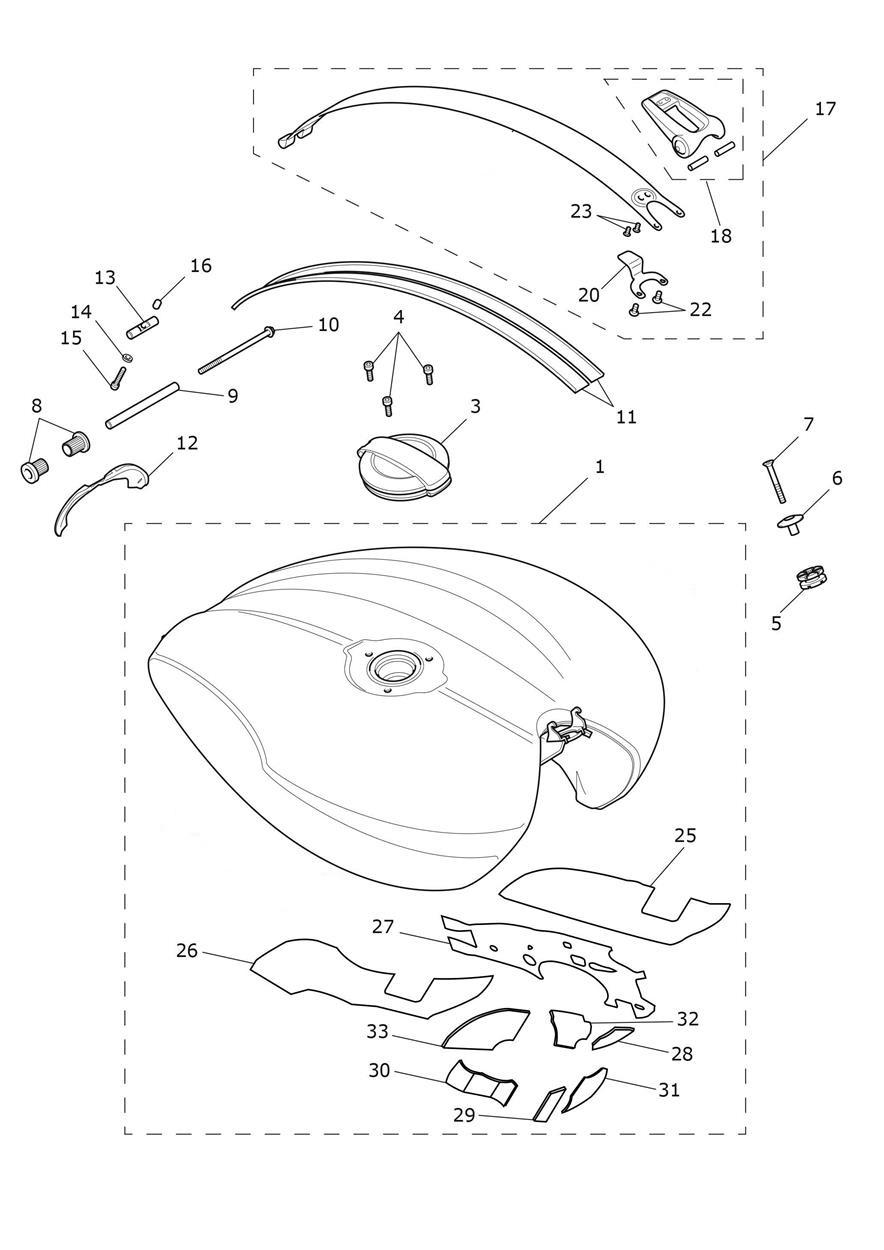

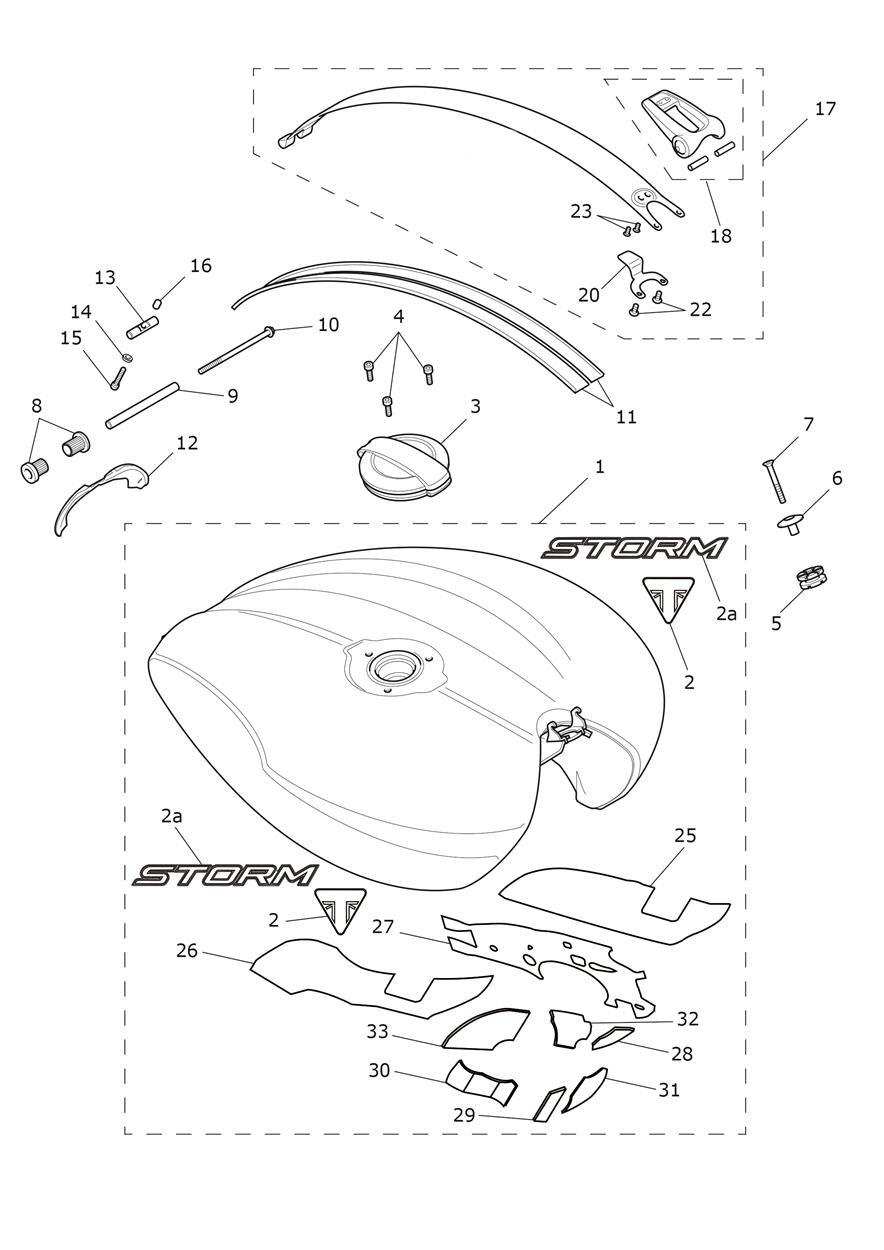

Fuel Tank
29 parts
Airbox
26 parts
Evaporative System
7 parts
Fuel Tank
29 parts
Secondary Air Injection
15 parts
Airbox
26 parts

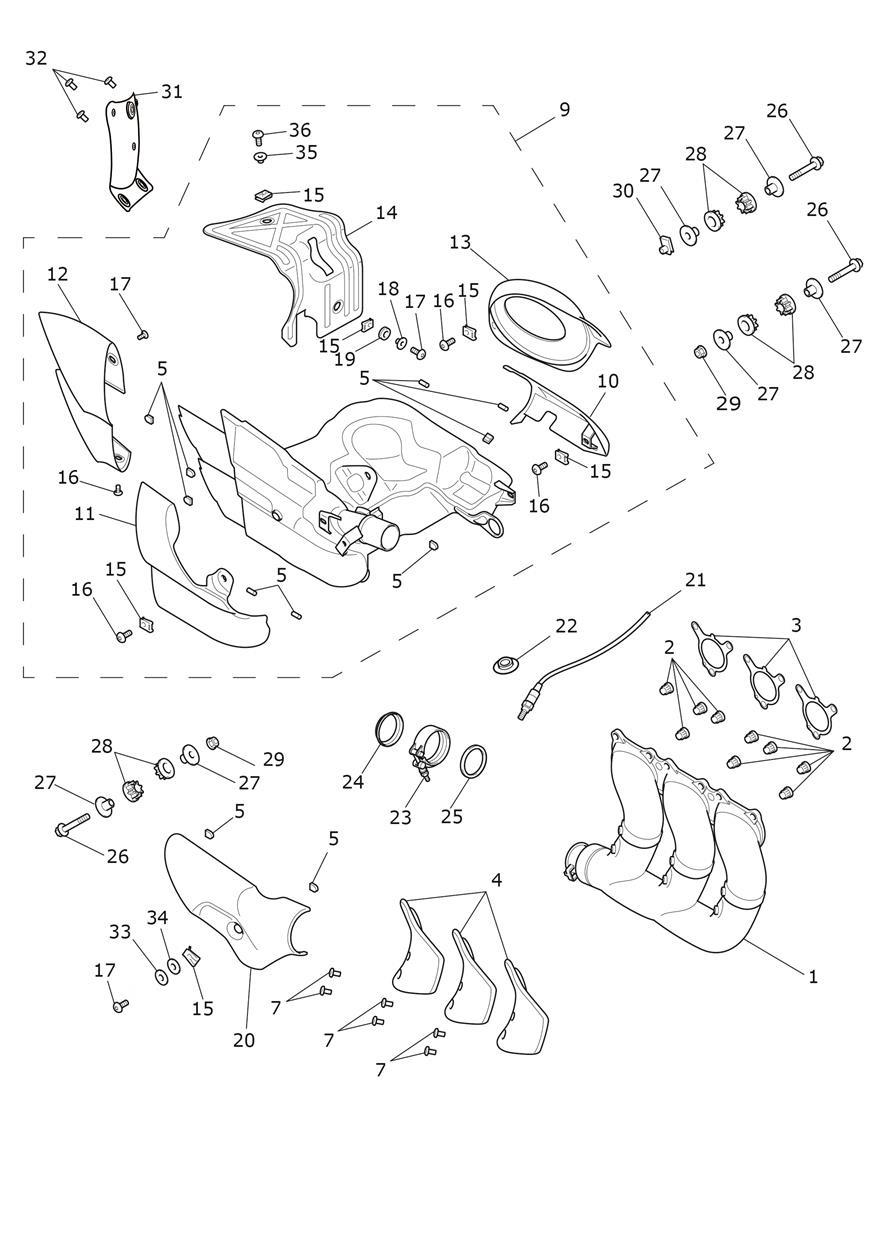

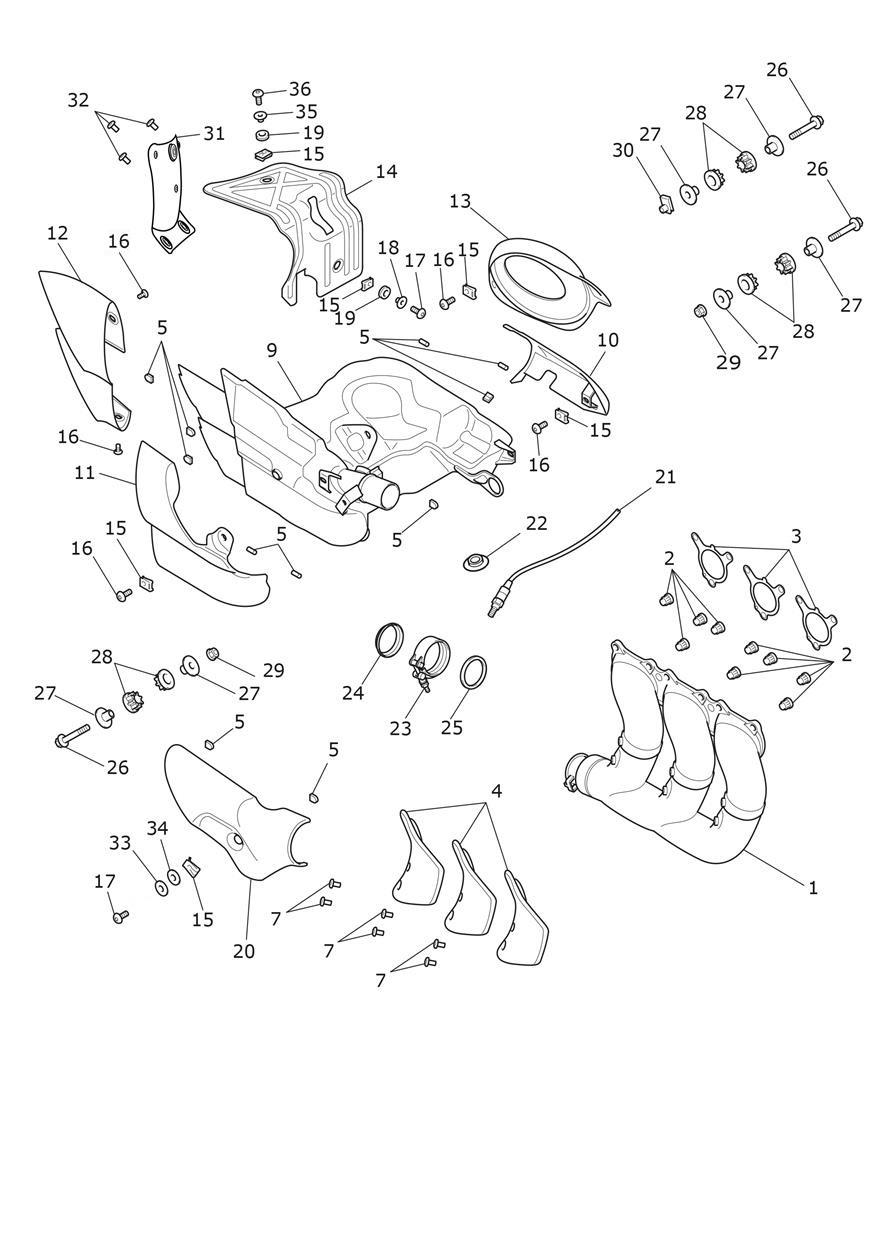

Exhaust System
34 parts
Exhaust System
34 parts
Fuel Pump
42 parts
Evaporative System
7 parts
Exhaust System
32 parts
Fuel Tank
32 parts
Fuel Tank
36 parts
Throttles, Injectors & Fuel Rail
26 parts
Throttles, Injectors & Fuel Rail
26 parts
Evaporative System
7 parts
Evaporative System
7 parts
Evaporative System
7 parts
Fuel Pump
42 parts
Fuel Tank
34 parts
Throttles, Injectors & Fuel Rail
26 parts
Airbox
26 parts
Airbox
26 parts
Airbox
26 parts
Evaporative System
7 parts
Secondary Air Injection
15 parts
Secondary Air Injection
15 parts
Airbox
26 parts
Exhaust System
34 parts
Fuel Pump
42 parts
Fuel Pump
42 parts
Fuel Pump
42 parts
Throttles, Injectors & Fuel Rail
26 parts
Airbox
26 parts
Exhaust System
32 parts
Exhaust System
34 parts
Fuel Pump
42 parts
Fuel Tank
31 parts
Throttles, Injectors & Fuel Rail
26 parts
Evaporative System
7 parts
Secondary Air Injection
15 parts
Secondary Air Injection
15 parts
Secondary Air Injection
15 parts
Secondary Air Injection
15 parts
Throttles, Injectors & Fuel Rail
26 parts
FUEL TANKS

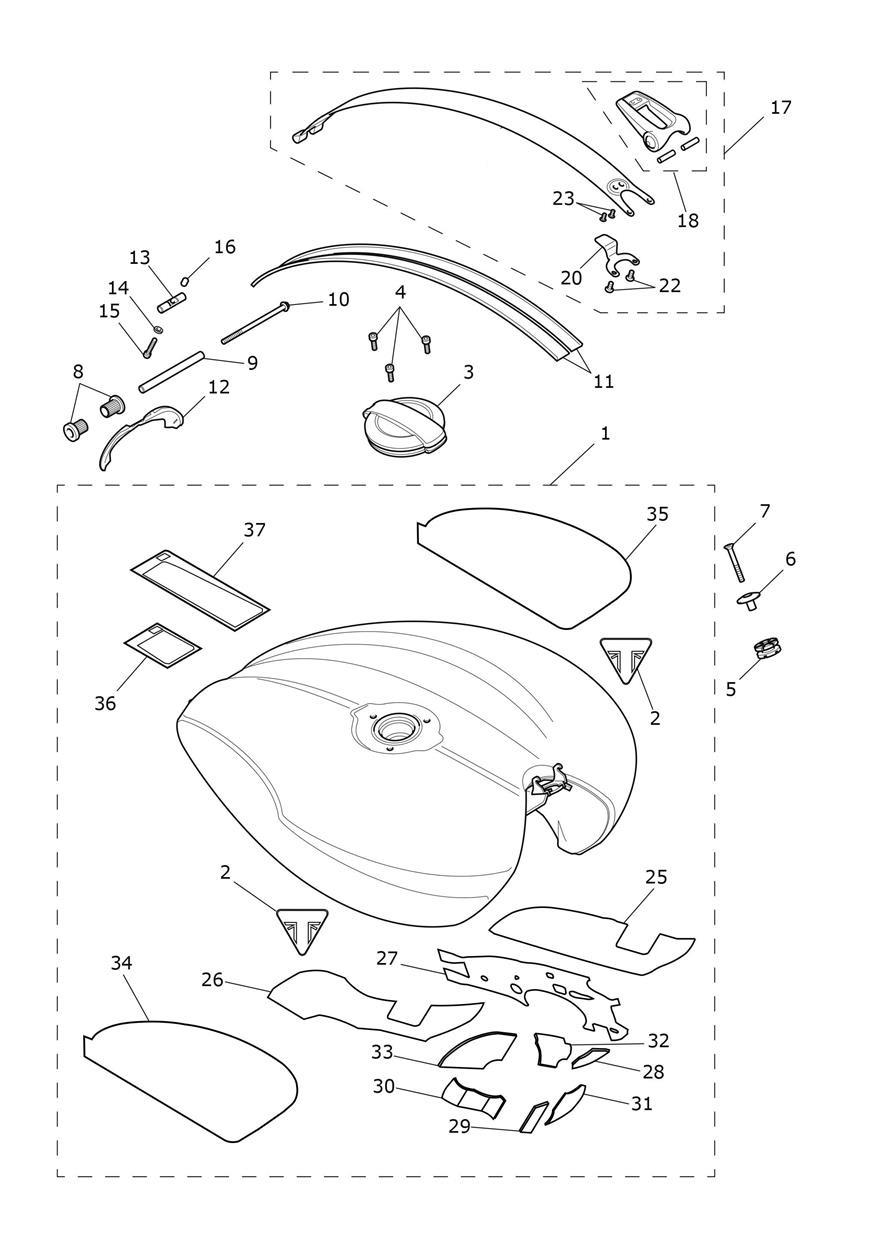

Fuel Tank - Red Hopper Tanks
34 parts

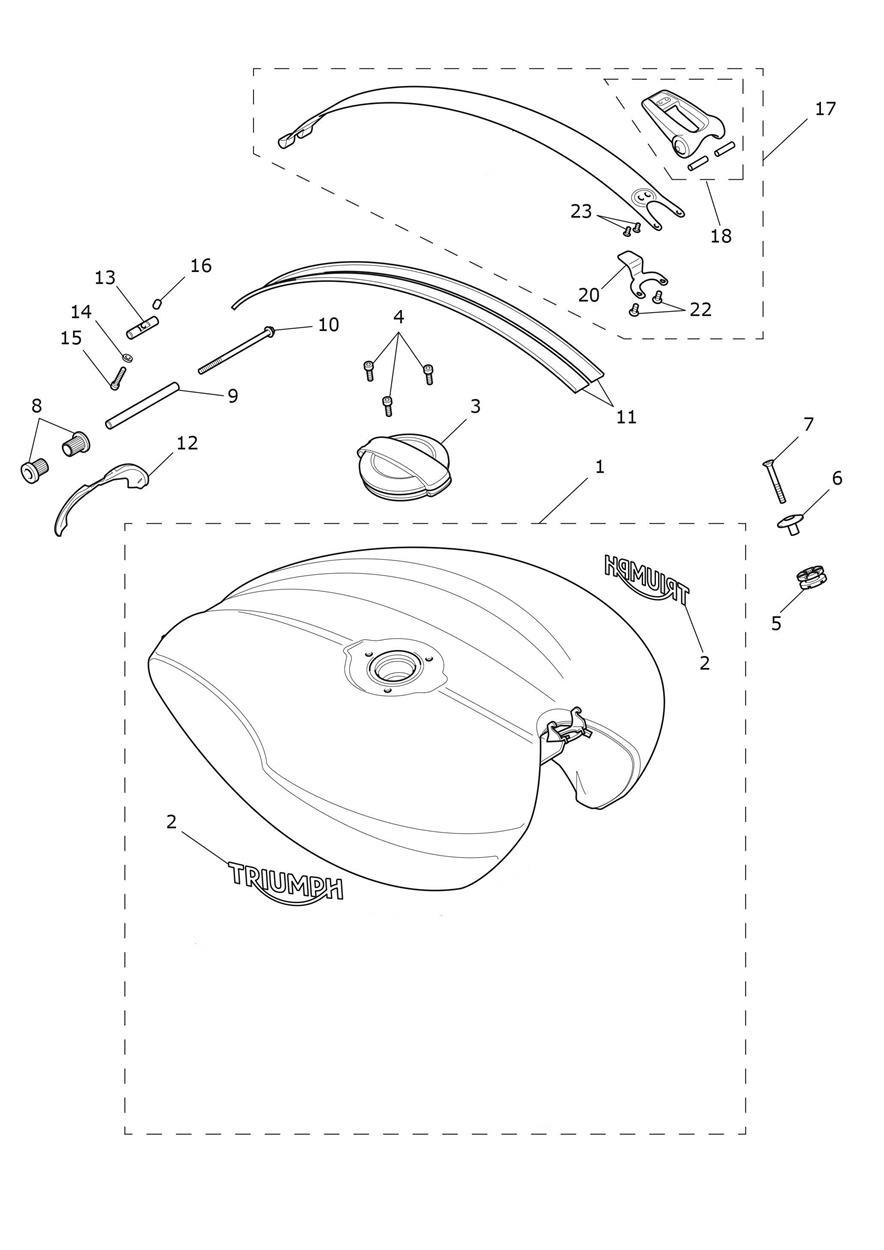

Fuel Tank Silver Ice/Cranberry Red Tanks
23 parts

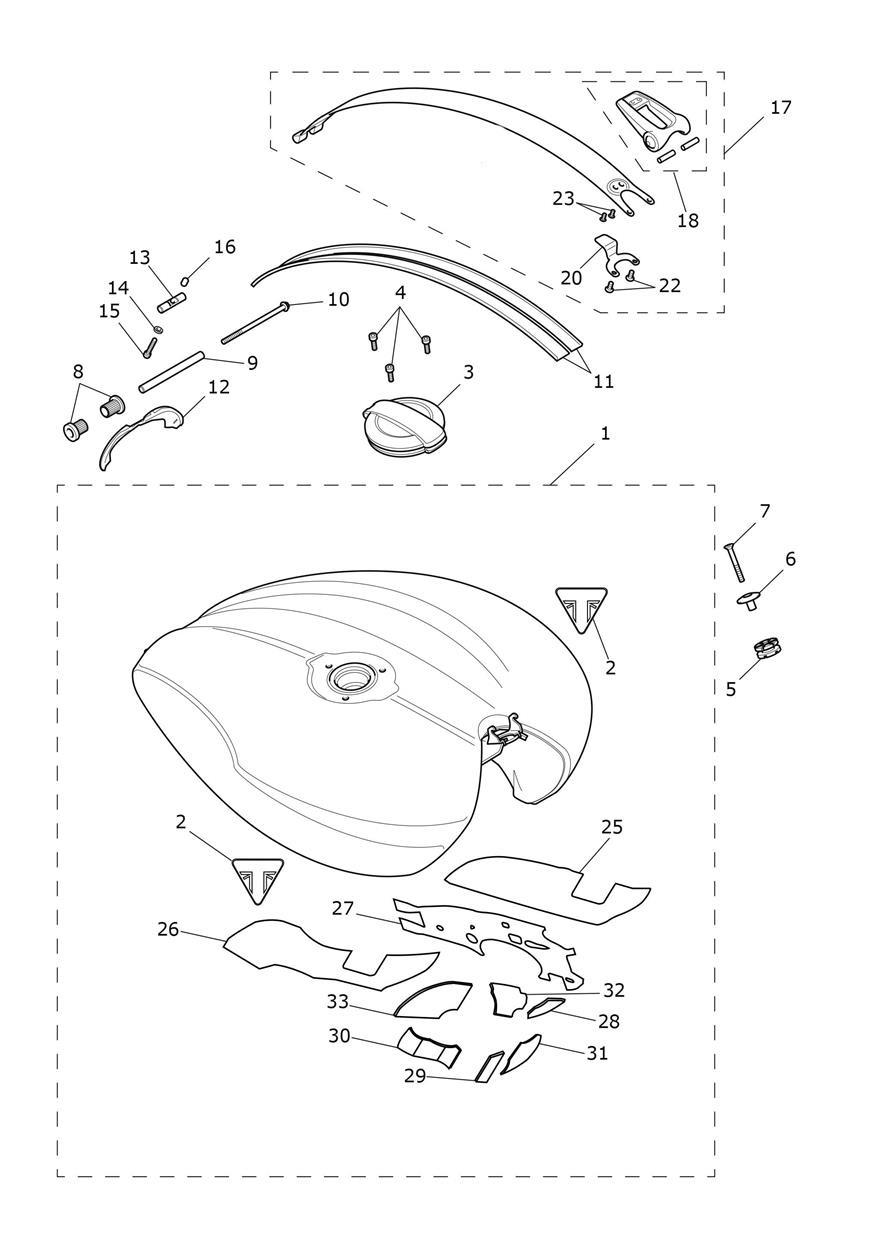

Fuel Tank - Chrome/Jet Black
30 parts
Fuel Tank - Sapphire Black & Sapphire Black/Carnival Red Tanks
33 parts
Fuel Tank Phantom Black & Silver Ice/Storm Grey Tanks
33 parts
Fuel Tank - Sapphire Black, Matt Silver Ice & Sapphire Black/Carnival Red Bikes
33 parts
Fuel Tank Carnival Red/Sapphire Black Tanks
32 parts
Fuel Tank - Red Hopper/Sapphire Black Tanks
34 parts
Fuel Tank - Chrome/Diablo Red
30 parts
Fuel Tank Phantom Black, Korosi Red & Silver Ice/Cranberry Red Tanks
35 parts
