Rear Swinging Arm & Rear Suspension
Triumph Tiger Explorer · 24 diagrams
24 exploded diagrams for the rear swinging arm & rear suspension of the Triumph Tiger Explorer, covering the Tiger Explorer. Every part number is Triumph’s own, with SCM’s price and what is on the shelf in Brea.

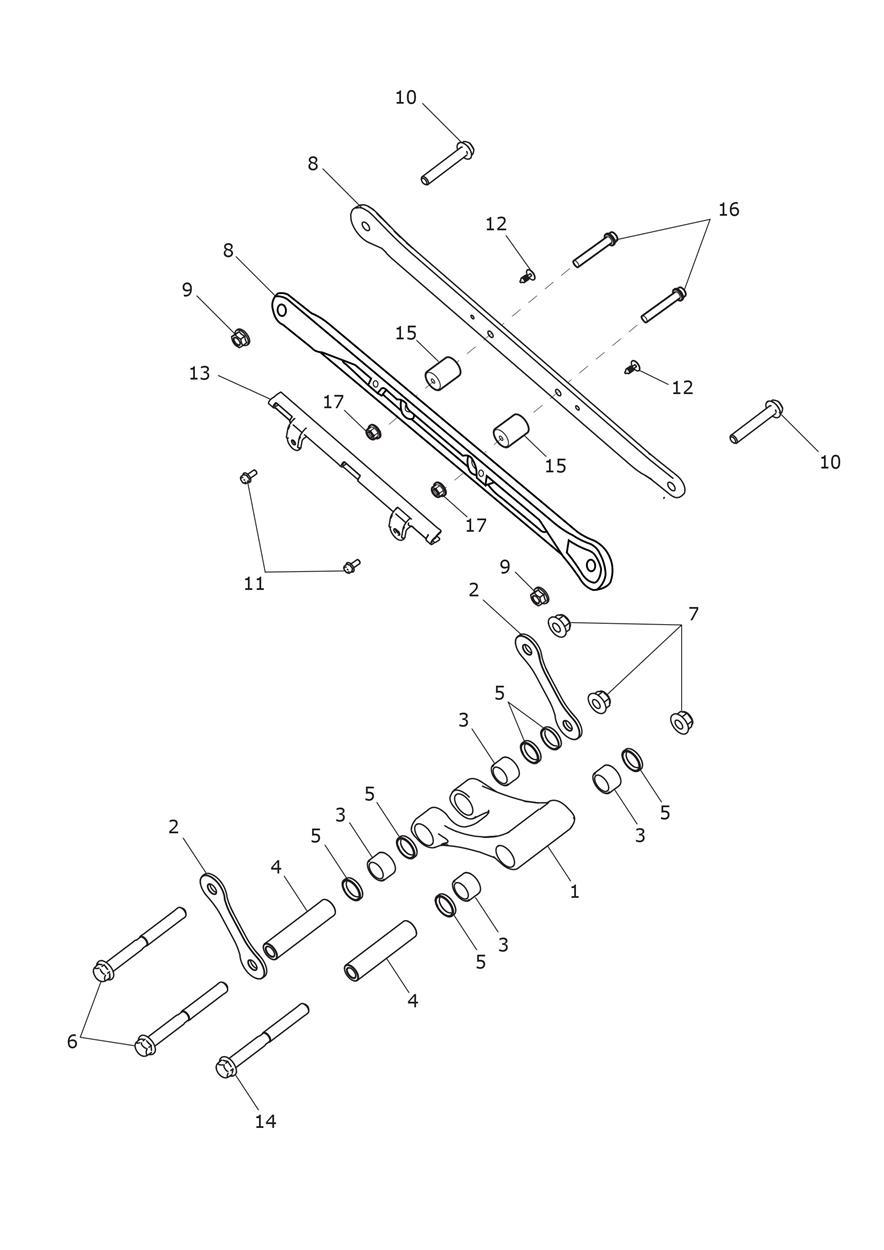

Rear Suspension Linkage
18 parts

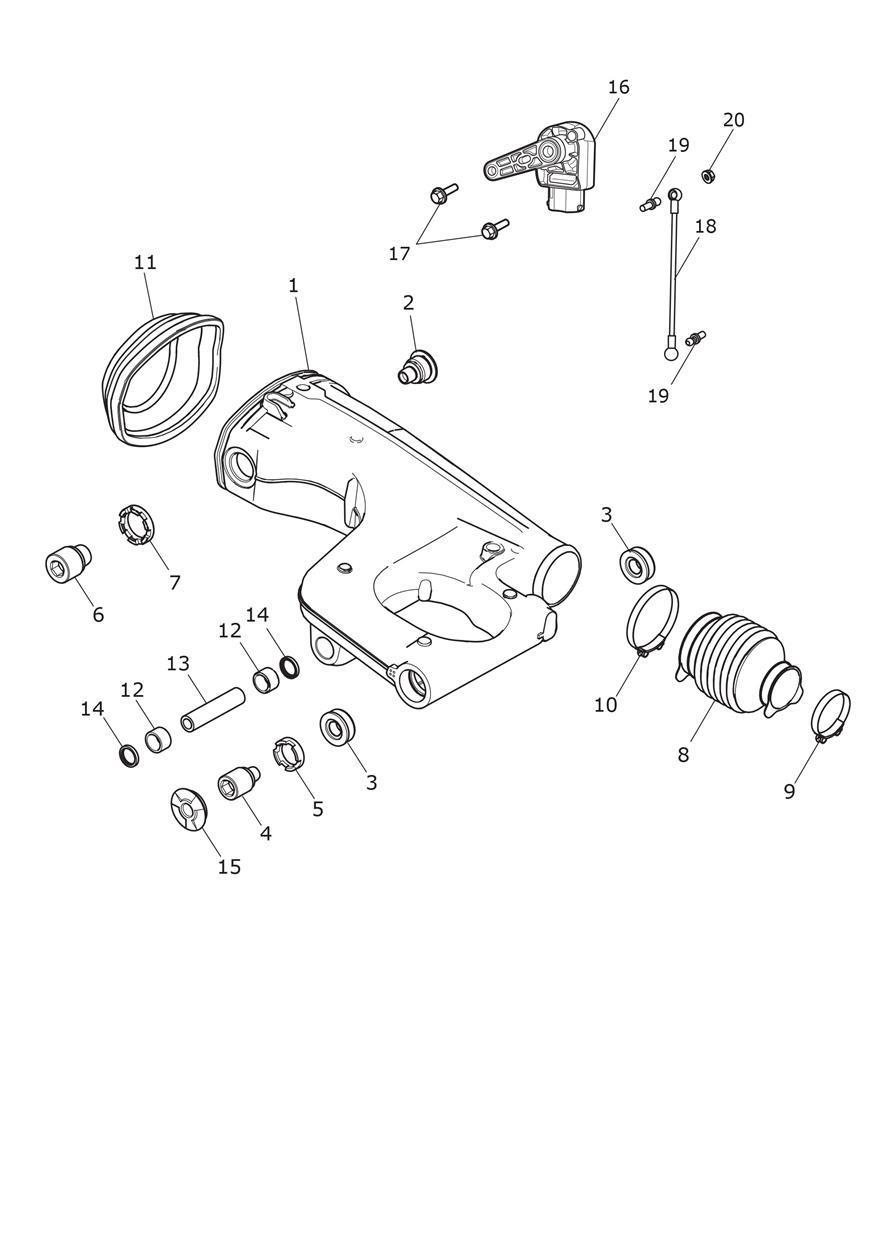

Rear Swingarm
16 parts

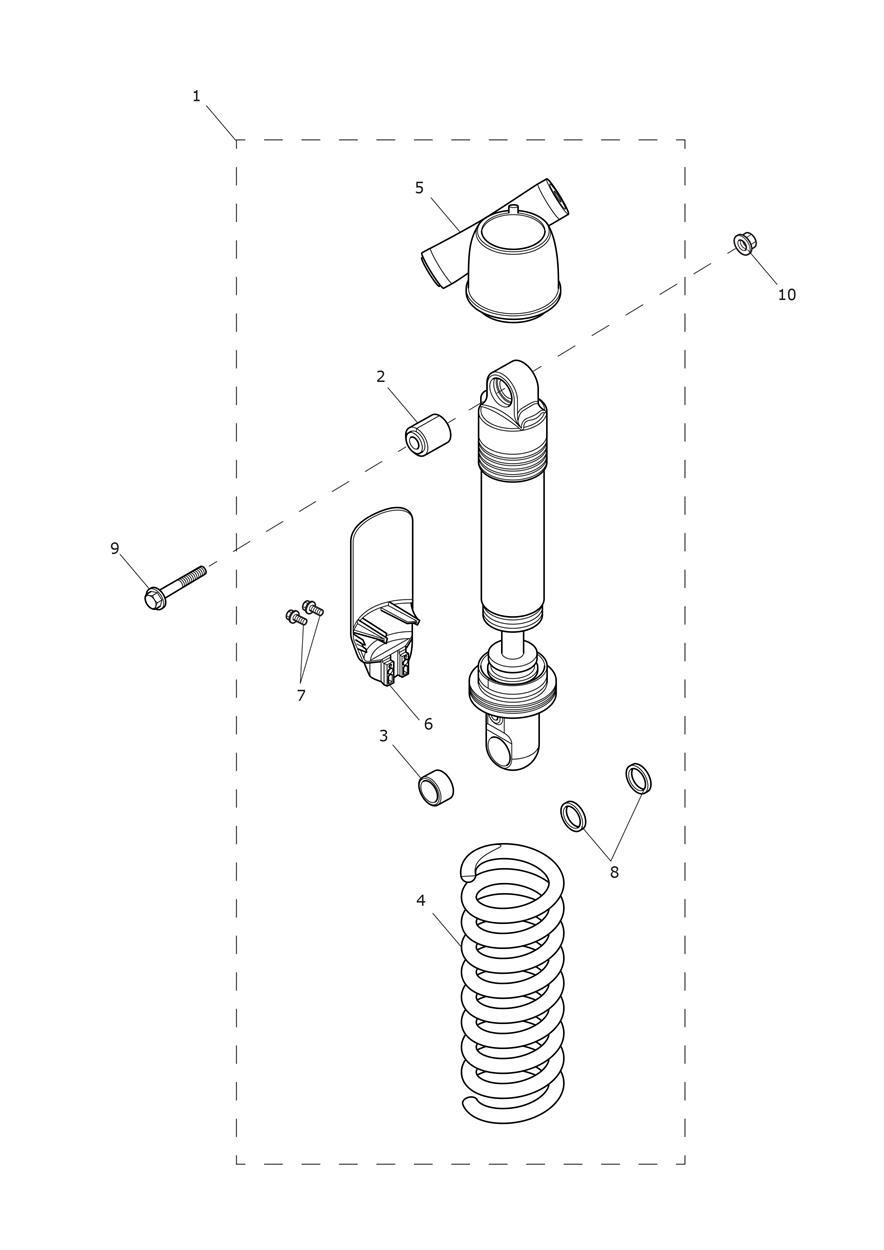

Rear Suspension Unit
11 parts

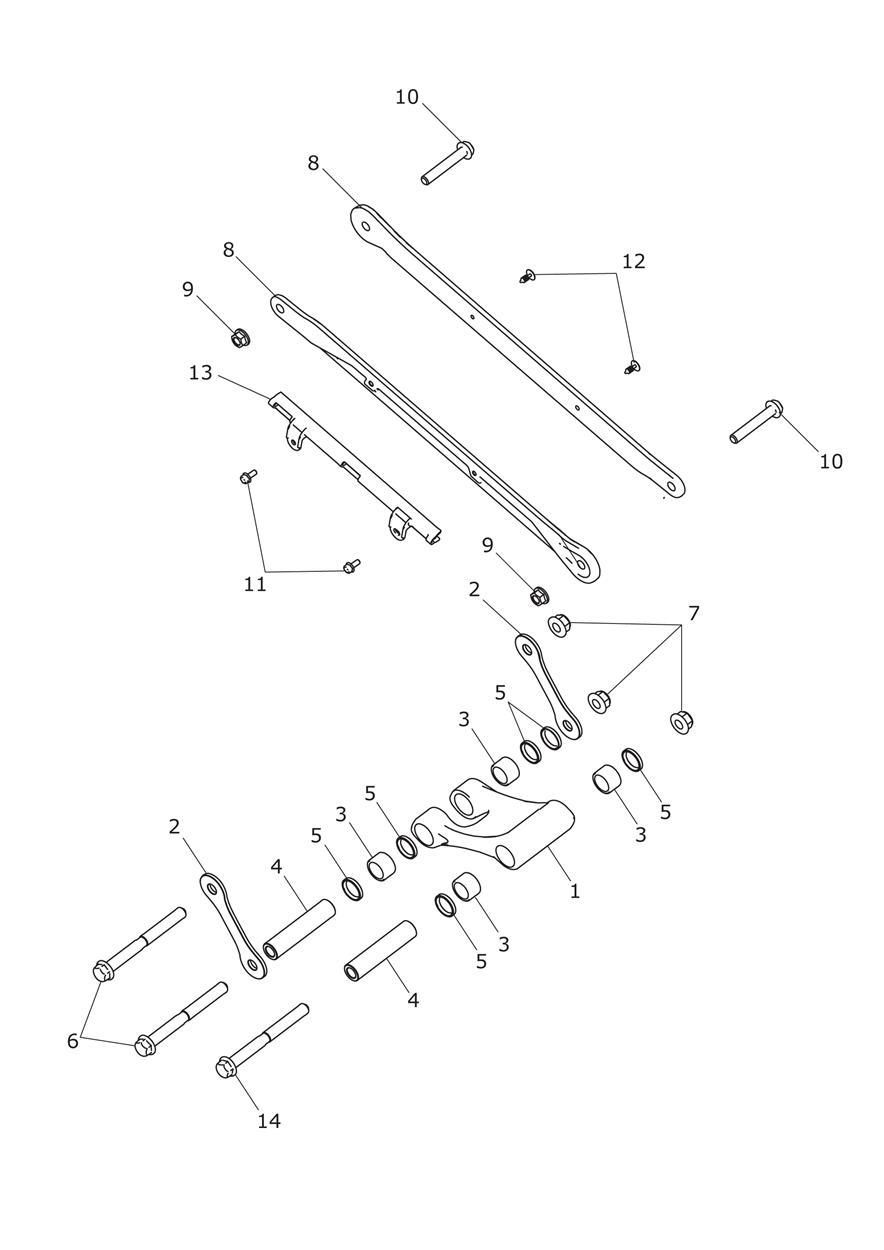

Rear Suspension Linkage
15 parts
Rear Suspension Linkage
18 parts

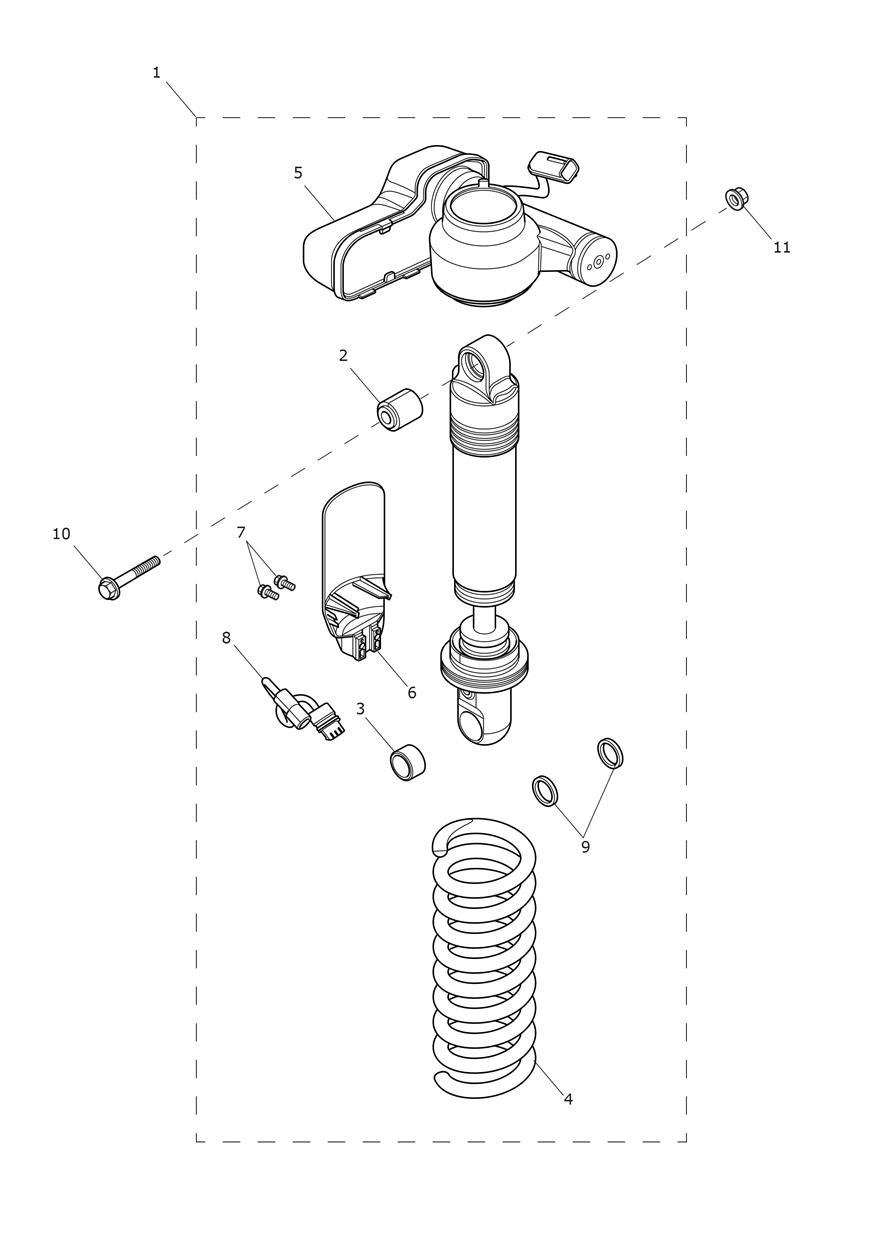

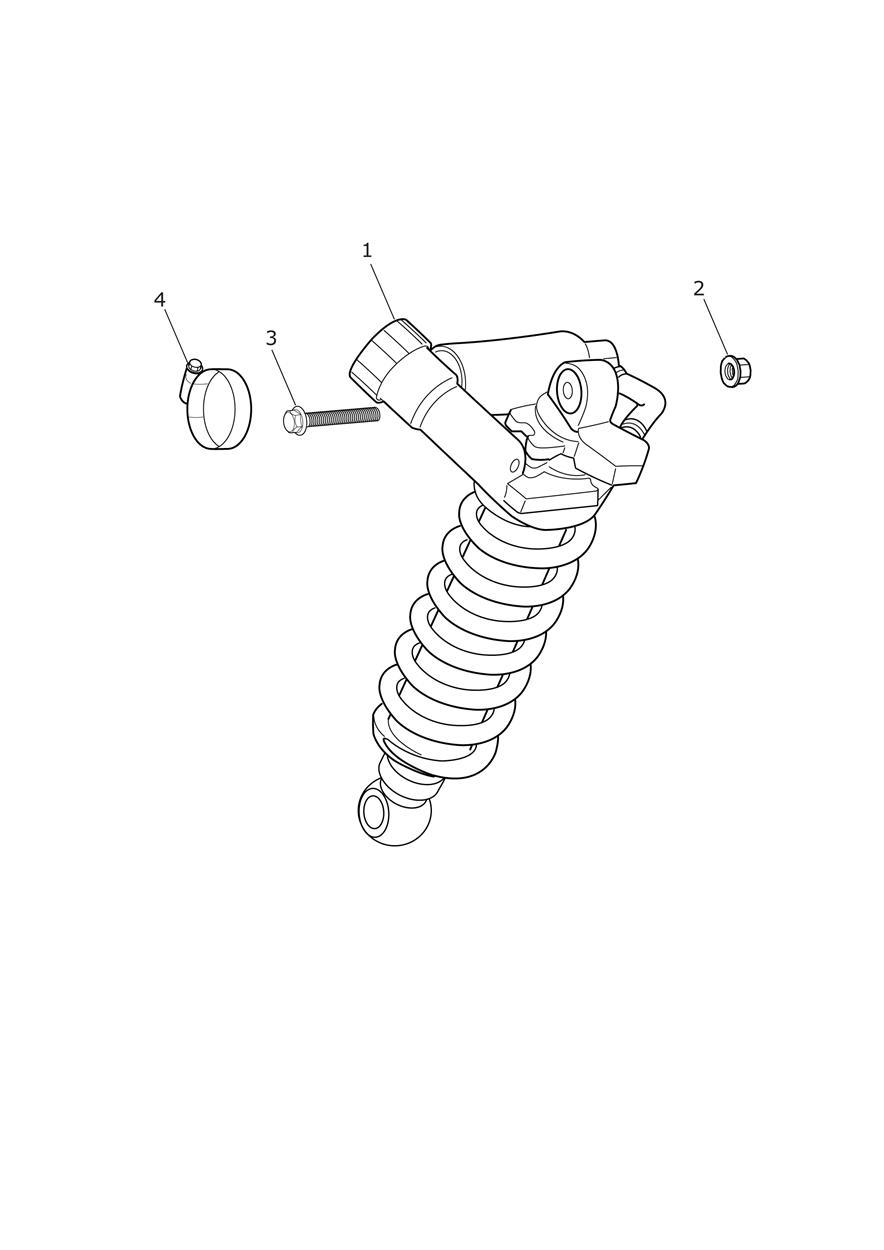

Rear Suspension Unit
5 parts

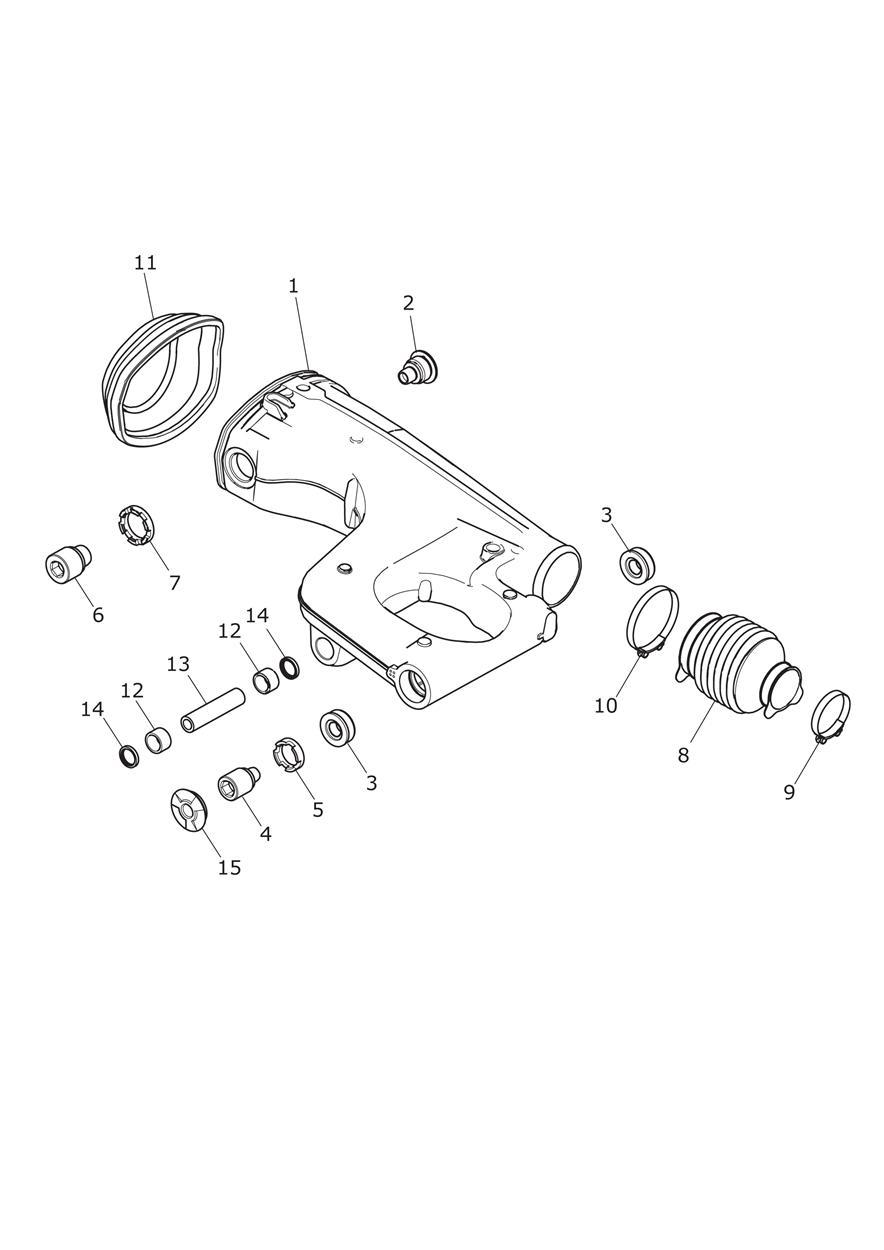

Rear Swingarm
20 parts
Rear Suspension Unit
14 parts
Rear Swingarm
15 parts
Rear Suspension Linkage
18 parts
Rear Suspension Linkage
18 parts
Rear Suspension Unit
11 parts
Rear Suspension Unit
14 parts
Rear Swingarm
16 parts
Rear Swingarm
20 parts
Rear Suspension Linkage
18 parts
Rear Swingarm
20 parts
Rear Suspension Unit
12 parts
Rear Suspension Linkage
15 parts
Rear Suspension Unit
5 parts
Rear Swingarm
15 parts
Rear Suspension Linkage
18 parts
Rear Swingarm
20 parts
Rear Suspension Unit
12 parts
